Apple1レプリカのreplica1 TEを組み立ててみる（５）

このreplica1 TEのメモリマップは以下のようになっています。

replica1 TEに実装されているROMは27C64なので8KB($E000-$FFFF)、RAMは62256なので32KB($0000-$7FFF)となります。

モニタプログラムであるWoz Monitorはなんと256バイトです。ソースコードはAPPLE 1 OPERATION MANUALに掲載され、インターネットにも公開されているのでそちらを見ていただくとして、非常にコンパクトにまとめられています。

早速、WoZ Monitorを使ってみましょう。

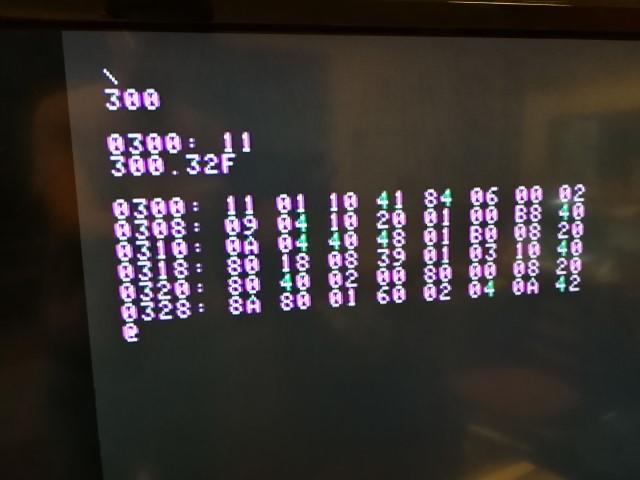

アドレスを入力するとそのメモリの内容が表示されます。ここでは$300を見ています。アドレス．(ピリオド)アドレスと入力するとその範囲をメモリダンプします。ここでは$300-$32Fとしました。正常にメモリの内容が表示されているようです。

次にプログラムをメモリに書き込んで動かしてみます。

メモリに値を書き込むにはアドレス：（コロン）値で書き込めます。以下のように入力すれば$300から続けて値をメモリに書き込めます。

1
300： A9 0 AA 20 EF FF E8 8A 4C 23

また、アドレスのあとにRと入力すれば、そのアドレスから実行されます。

例えば、300R とすれば $300から実行されます。

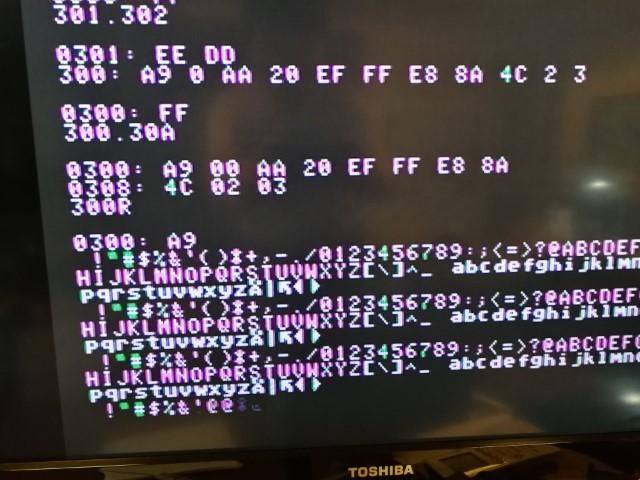

これらを実際に入力して実行してみました。

プログラムが動作し、ASCIIコードの文字列が連続して出力されていることがわかります。

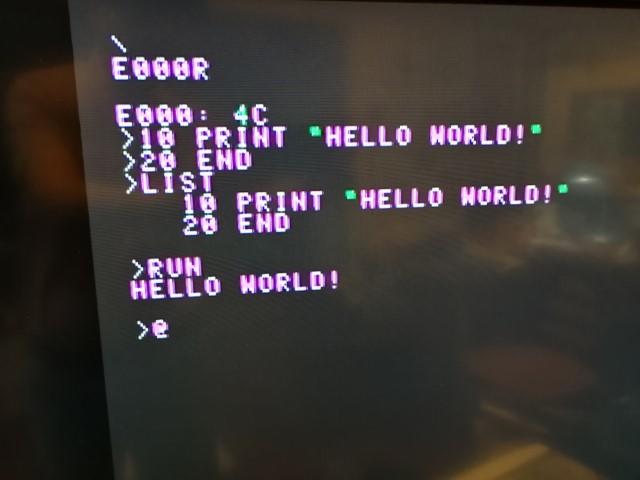

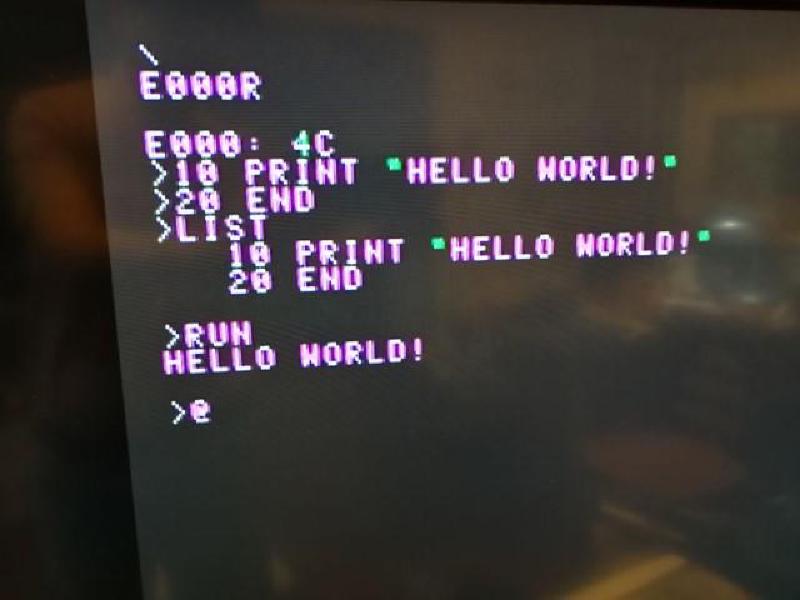

次に、BASICを動かしてみます。先ほどのメモリマップにあるように$E000からBASICが実装されていますので、E000RでBASICを起動してみます。

無事BASICも動きました。

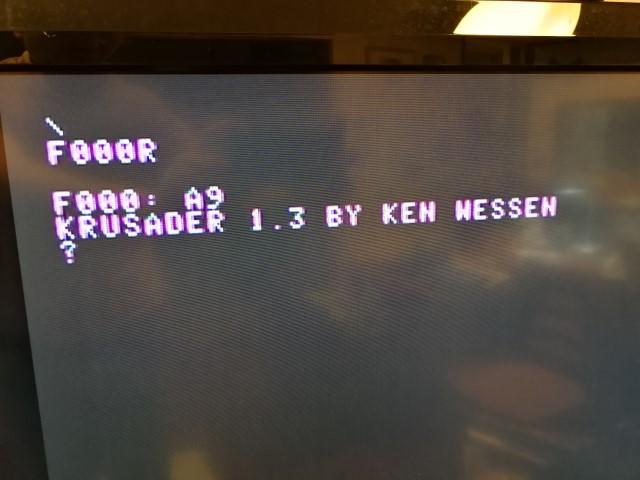

残るはアセンブラです。Krusaderという名前のアセンブラは$F000に実装されていますので、F000Rで起動してみます。

Krusaderの起動まではできましたが、本格的にはまだ試していません。時間があるときにじっくり試してみようと思います。

これで一通りのreplica1 TEの動作確認ができました。CFカードとか、カセットテープのインターフェースなどが入手できれば、拡張コネクタに実装して試してみたいものです。
