MC68EZ328 DragonOne SBCで8バイトのプログラムを動かしてみる

DRAMへのアクセスの様子をロジアナで確認できるように8バイトのIBUFFで動かすことができるプログラムを書きました。bレコードにしてブートローダに読み込ませ実行できます。アセンブラはEASy68Kを使用しました。

ここでは$00000000番地にD0レジスタの内容を連続してREAD/WRITEするようにしました。繰り返すことでロジアナでも状態が確認しやすくなります。本来なら固定値を書き込みたいところですが、8バイトに納めるためにこのようにしています。

WRITEプログラム

1
FFFFFFAA              7          ORG     $FFFFFFAA    ; instruction buffer locationFFFFFFAA              8  START:FFFFFFAA  11C0 0000   9          move.b  d0,$000000FFFFFFAE  60FA       10          bra     STARTFFFFFFB0             11  FFFFFFB0             12          END     START        ; last line of source

これをbレコードにすると次のようになります。

1
FFFFFFAA0811C0000060FAFFFFFFAA00

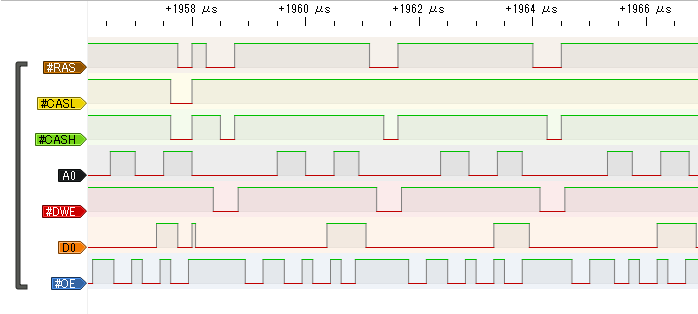

bレコードを読み込ませたあとにロジアナで見てみます。DWEがLのところが書き込み動作です。上位バイトのアクセスなので、CASHがLになります。D0はデータバスのbit0ですが、Lが繰り返し書き込まれていることがわかります。

READプログラム

1
FFFFFFAA              7          ORG     $FFFFFFAA    ; instruction buffer locationFFFFFFAA              8  START:FFFFFFAA  1038 0000   9          move.b  $000000,d0FFFFFFAE  60FA       10          bra     STARTFFFFFFB0             11  FFFFFFB0             12          END     START        ; last line of source

これをbレコードにすると次のようになります。

1
FFFFFFAA081038000060FAFFFFFFAA00

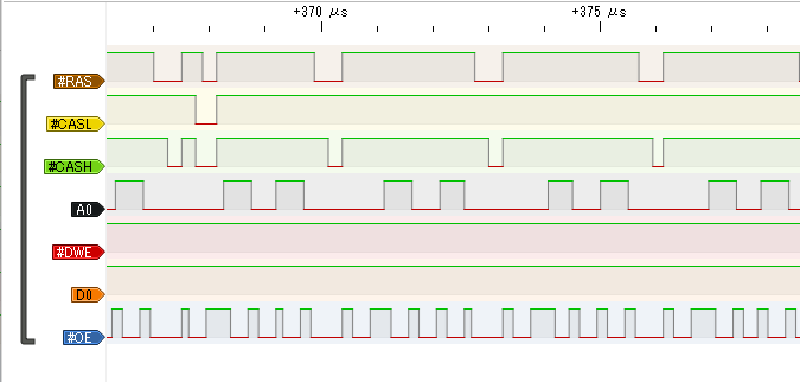

bレコードを読み込ませたあとにロジアナで見てみます。RASがLになり、CASHがLになっているところがREADです。WRITEと同じように繰り返されています。読み出された(?)データバスのbit0はHになっているようです。

これでタイミングも計りやすくなったので、仕様に沿っているか確認してみます。
