ルンバで地図をつくってみました #2 （おおたfab 第50回素人でもロボットをつくりたい）

おおたfabさんでは、「素人でもロボットをつくりたい」という勉強会を定期的に行っています。前回はLiDARを使って地図の作成を行いましたが、はっきりとした地図はできませんでした。もう一度地図作成にチャレンジする前にRVIZでロボットの状態を可視化してみます。

Gazeboを動かし、Rvizを動かします。

1. ターミナルを開いて以下を入力します

1
2
3
4
5
$ export LOCALIZATION=slam
$ export RVIZ=true
$ export NUM_ROBOTS=1
$ export LASER=rplidar
$ roslaunch ca_gazebo create_maze.launch

2. もう一つターミナルを開いて以下を入力します。

1
$ roslaunch ca_tools keyboard_teleop.launch

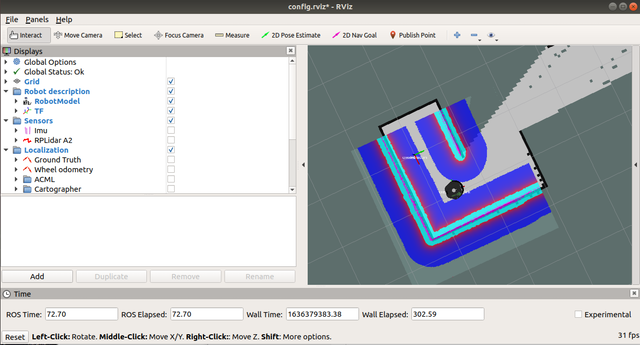

3. Rviz の機能をいろいろ触ってみます。

Robot description
- RobotModelのチェックをはずすとロボットの外観がみえなくなります。

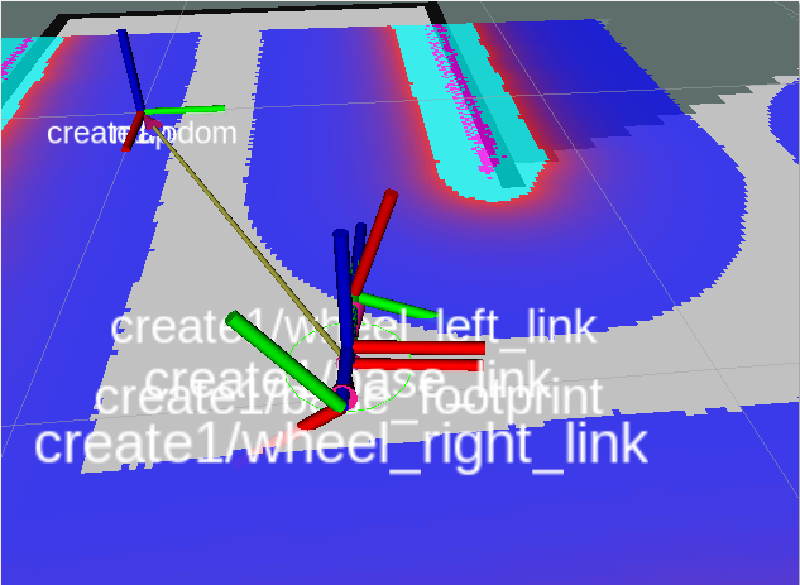

TF(座標変換：transformation)の表示
- TFのFramesでAll Enabledにチェックを入れると様々な座標が見えます。
- 見やすくするために以下のところだけチェックをいれます。
  - create1/base_footprint
  - create1/base_link
  - create1/odm
  - create1/wheel_left_link
  - create1/wheel_right_link
  - map
- Addボタンを押す→By display typeでtfを選択→Topicで/create1/base_footprintを選択→OK
LaserScanの表示
- Addボタンを押す→By display typeでLaserScanを選択→Topicで/create1/rplider/scanを選択→OK

4. 2枚目のターミナルからキーボードでルンバを動かしてみる

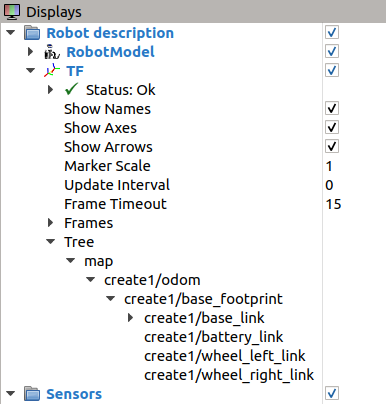

5. TFがツリー構造になっているのがわかります。

URDF (Unified Robot Description Format)は、ロボットの構造を記述するためのXMLのフォーマットです。いろいろなURDFをRvizで表示してみました。

この部分は以下のサイトを参考にしました。

もう一度ルンバで地図を作成してみます。

１．ca_driverのconfigファイルで/tfをpublishするように設定する。

1
~/catkin_ws/src/create_autonomy/ca_driver/config/default.yaml

1
# Whether to publish the transform between odom_frame and base_frame#publish_tf: falsepublish_tf: true

２．rplidarのlaunchファイルでlaserとbase_footprintのリンクをpublishするように設定する。

1
~/catkin_ws/src/rplidar_ros/launch/rplidar.launch

１．bagデータを取得

1
$ cd ~/bag$ rosbag record -a

２．ルンバのドライバを起動する

1
$ roslaunch ca_driver create_2.launch

３．RPLiDARのノードを起動する。

1
$ roslaunch rplidar_ros rplidar.launch

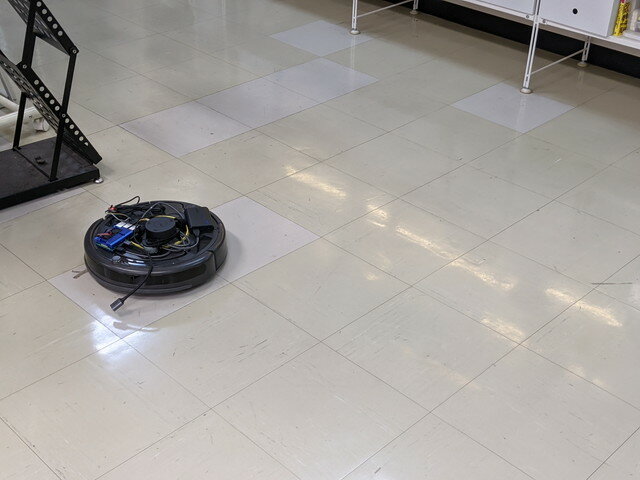

４．キーボード操作でルンバを動かす

1
$ roslaunch ca_tools keyboard_teleop.launch

５．動かし終わったらbagデータの取得を止める

１．gmappingを起動する。

1
$ rosparam set use_sim_time true$ rosrun gmapping slam_gmapping _base_frame:=create1/base_footprint _odom_frame:=create1/odom

２．取得したbugデータを再生する。

1
$ rosbag play 2021-11-03-15-32-21.bag --clock

３．再生が終わったらmap情報を取得する。

1
$ rosrun map_server map_saver -f my_map_log

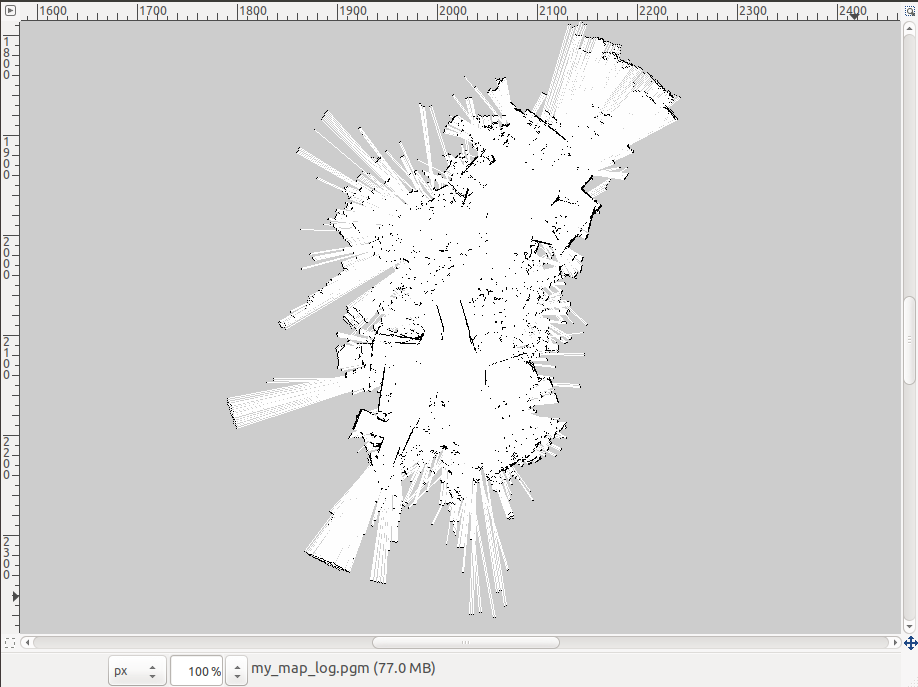

途中でバッテリーが切れたため中途半端な地図になりました。しかし通路がはっきりわかります。

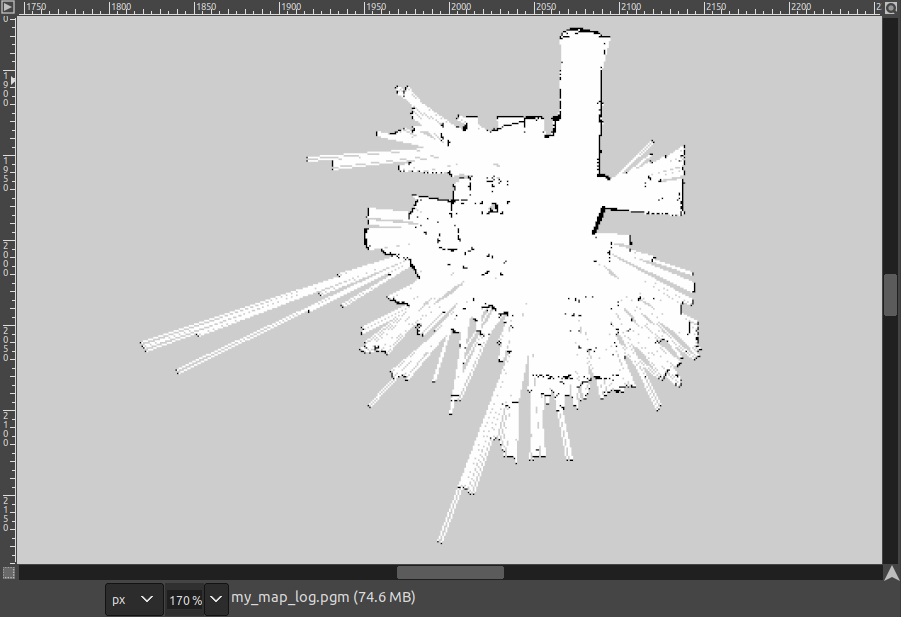

データをしっかりとろうと細かく動かしすぎたせいか通路や壁もわからなくなってしまいました。これは失敗です。

データの取得はコツが必要のようです。もう少し試したあとに自律走行に向けて準備をしてみます。
