Ubuntuデスクトップの開発環境でKIM Unoを製作してみました

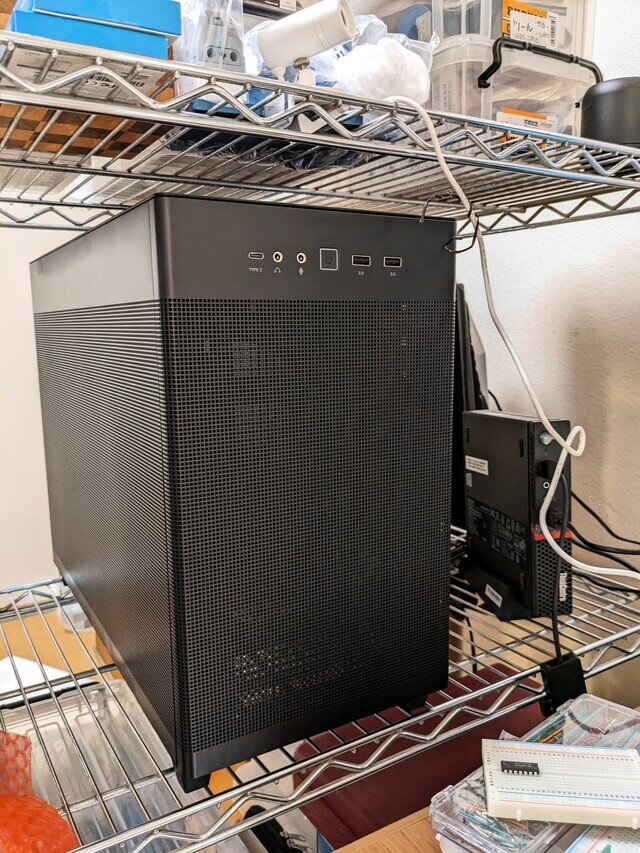

せっかく組み立てたLinuxデスクトップPCですので、これをメインPCとして使えないか試してみます。

いまこのPCで使用しているのはUbuntu 20.04 LTS Desktop 日本語 Remixです。インストール直後から日本語入力は問題なく行えます。

これまでWindowsデスクトップで使っていたソフトウェアがUbuntuで動作するかを確認してみます。

機能	Windows	Ubuntu	使用感
Webブラウザ	Firefox	○	ブックマークも同期できるので問題なし
エディタ	VSCode	○	全く問題無し
基板設計	KiCad	○	全く問題なし
Arduino開発環境	Arduino IDE	○	全く問題なし
チャットツール	Discord	○	全く問題なし
ビデオ会議	Zoom	○	全く問題なし
シリアルターミナル	TeraTeam	GTKTerm	現在試用中。今のところは問題無し。
スライサー	Ultimaker Cura	○	全く問題なし
3D CAD	Fusion360	FreeCAD	現在試用中。やや手強い。
グラフィックデザイン	Illustrator	GIMP	機能的には差がありそう。
チャットツール	Twitter	Tweetdeck
クラウドストレージ	OneDrive	ブラウザ版
クラウドストレージ	Box	ブラウザ版
クラウドメモ	OneNote	ブラウザ版
スクリーンショット	○	○	よく使うので必須。

このように開発環境もほぼ揃っていますし、クラウド系のツールはブラウザで問題なく使えます。

実際にこのUbuntuデスクトップ環境でKIM UnoというKIM-1シミュレーターを作ってみました。配布されているやや古いKiCadデータをベースに、秋月電子で入手できるパーツに置き換えた形でKiCad6で製作してみます。

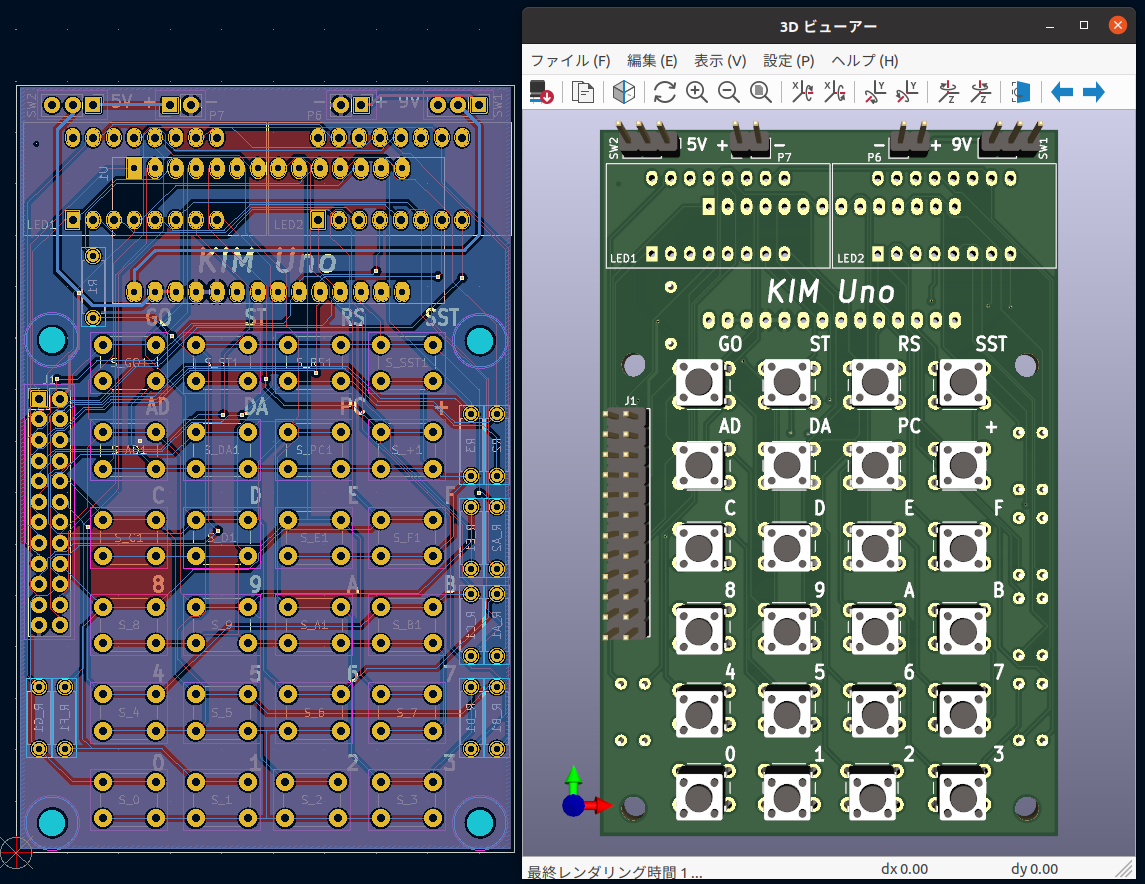

KiCad6で行い特に問題なくガーバーデータまでできました。これまで省電力CPUを使った小型のデスクトップPCだったので自動配線や3Dビューアーにかなり時間がかかっていたのですが、今回はデスクトップ用のCPU＋GPUですのでサクサク作業が進みます。

ただし、部品のレイアウトを確認するために基板レイアウトを印刷してみたところ、Ubuntu標準のプリンタドライバではスケールが一致せず少し小さめに印刷されてしまいました。

私はCanonのプリンタを使っているので調べたところ、Linux用のプリンタドライバが配布されていましたので、これをインストールしてスケールを正確にすることができました。

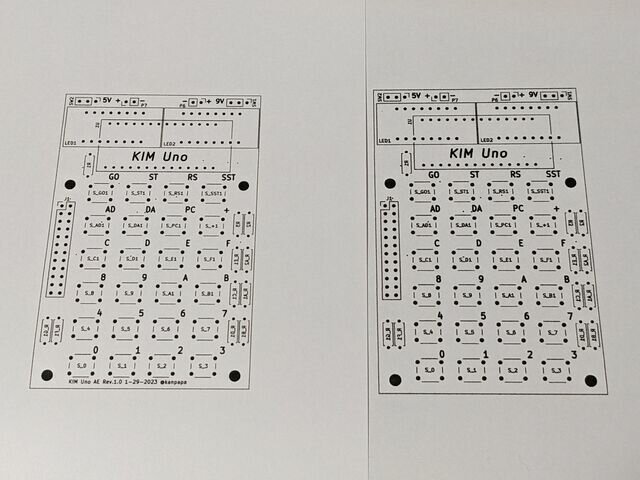

左側が標準のプリンタドライバ、右側がメーカー配布のプリンタドライバを使ったものです。左側が若干小さいことがわかります。

お使いのプリンタにLinux用のドライバがあるかは確認したほうが良いと思われます。

ガーバーデータの最終確認を行い、基板の製造メーカーに発注しました。

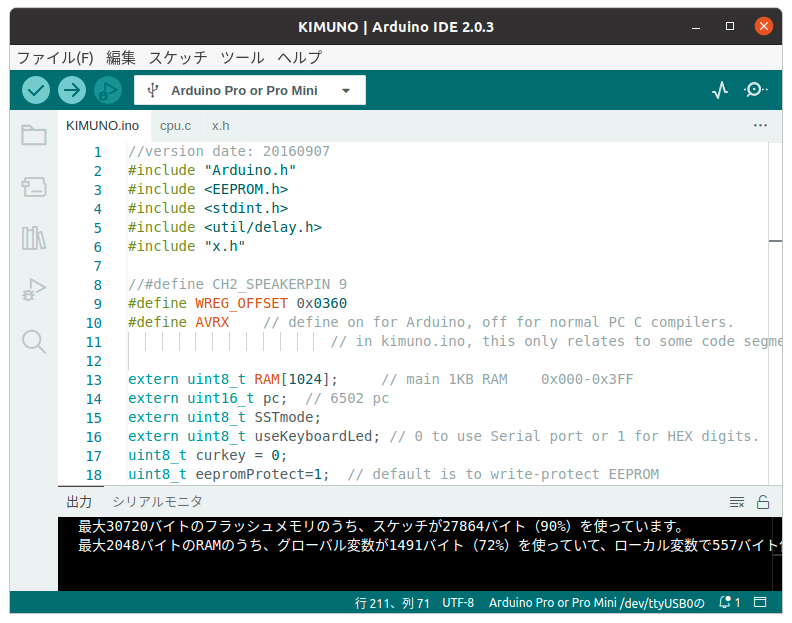

次にKIM UnoのスケッチをArduino Pro mini（秋月電子 AE-ATMEGA328-MINI）に書き込みます。

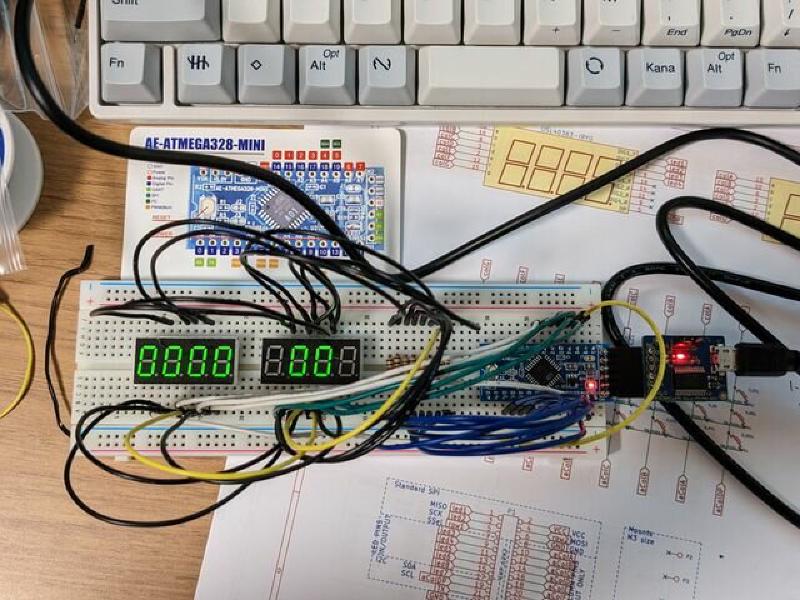

これも問題なく行うことができました。書き込んだArduino Pro miniを使ってプロトタイプを製作しました。

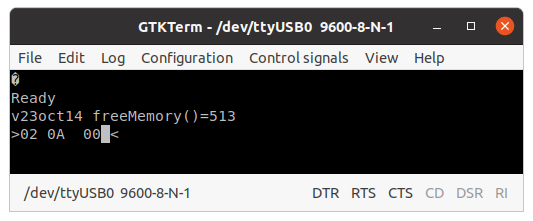

KIM Unoはシリアルターミナルで制御することができますが、Ctrl-Aなど制御文字を多用します。Arduino IDEでのシリアルターミナルではこの制御文字の扱いができないので、GTKTermを使うことで解決しました。

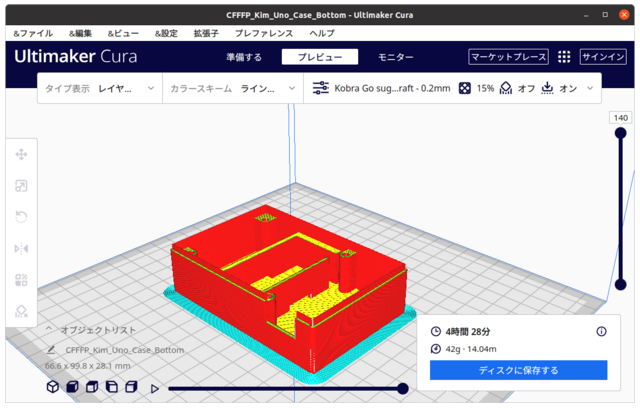

KIM Unoのサイトではケースの3Dプリンタ用データも配布されていたので、これをCuraに読み込ませてスライスデータの作成も行いました。実際の3Dプリントアウトは基板到着後となります。

このように一通りの作業はUbuntuデスクトップで完結することができました。

Fusion360とIllustratorはやはり使い勝手がよく、これはWindows/Macで使い続けることになりそうです。

また、GUIでのファイルマネージャーの使い勝手もWindows/Macがやはり良いです。CLIで操作する場合はUbuntuのほうが良いですが。

他にもWindowsでしかドライバがないハードウエアや開発環境もありますので、今後も用途に応じてUbuntu, Windows, Macを使い分けて行くことになりそうです。

なお、KIM Unoの詳細はまた別の記事でまとめます。
