前回はAXPvme230ボードに電源を投入してPOSTが動作することを確認しましたが、残念ながらBreakout module testエラーになってしまいました。
詳細を調査するために、シリアルコンソールを接続し状況を確認します。
コンソールのコネクタ

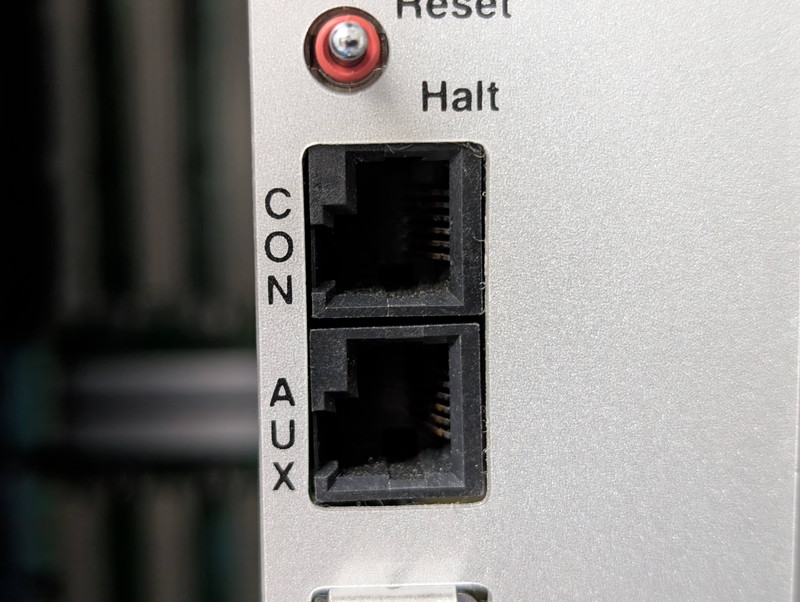

AXPvmeのコンソールのコネクタはいわゆるモジュラージャックのツメが左側に寄っているDEC独自のMMJコネクタです。
一般のパーツショップでは見かけないタイプのため、AliExpressで探したところ見つけることができました。 また、MMJプラグのツメの位置に対応した圧着工具も必要で、さらにRJ25のケーブルも必要です。 これら一式はすべてAliExpressでそろえることができました。

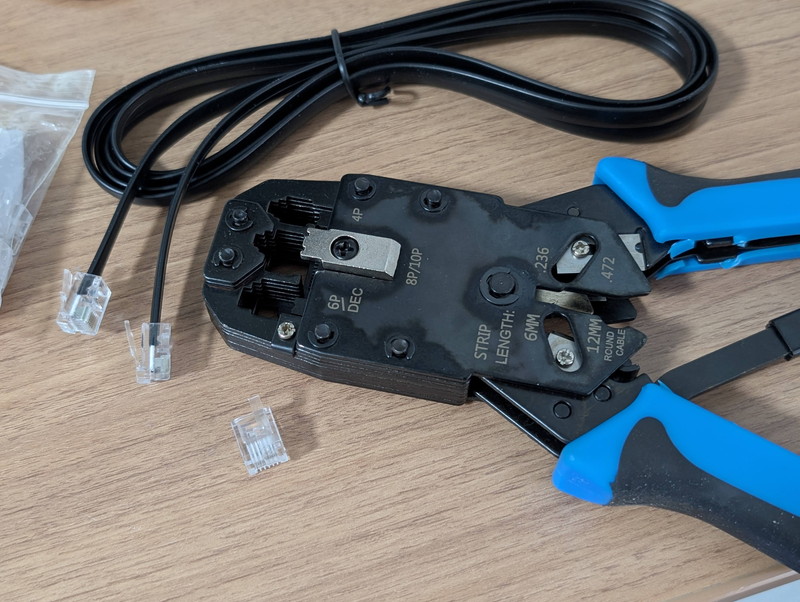

到着したMMJプラグ、RJ25ケーブル、圧着工具です。圧着工具には「6P/DEC」の表記があることがわかります。

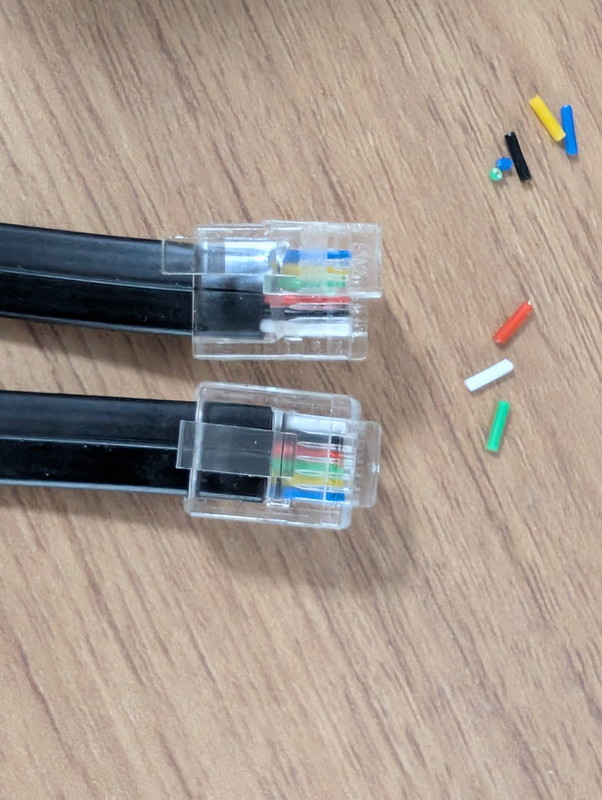

これらを組み合わせて、MMJプラグーRJ25プラグのケーブルを製作しました。RJ25のプラグはそのまま活用します。
DEC423をRS232Cに変換する
MMJコネクタの電気的仕様はDEC423というRS423に似たものなので、これをRS232Cに変換しなければなりません。 情報を探していたところ素晴らしいサイトがありました。
また、XでもDEC純正のDEC423-RS232C変換器の情報をいただき、さらには変換器の中身も見せていただけました。上記サイトの回路のように単純な接続だけではなく、コネクタ内部にDIPの素子が存在し型番から調査したところ、TVSダイオードであることがわかりました。 これらの情報を元にDEC423をRS232Cに変換するために、以下のパーツを秋月電子さんで揃えました。
TVSダイオードはRXとGND, TXとGNDの間にとりつけます。

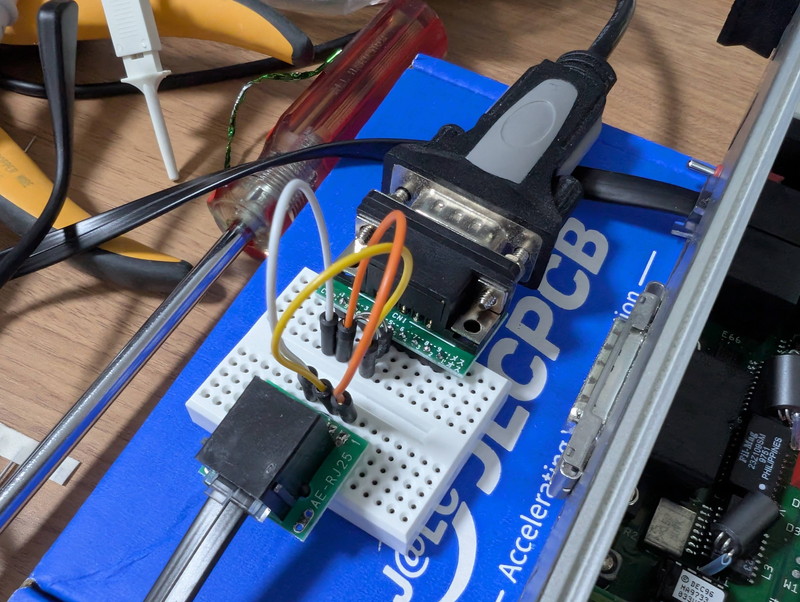

ブレッドボードで製作した変換器は以下になります。

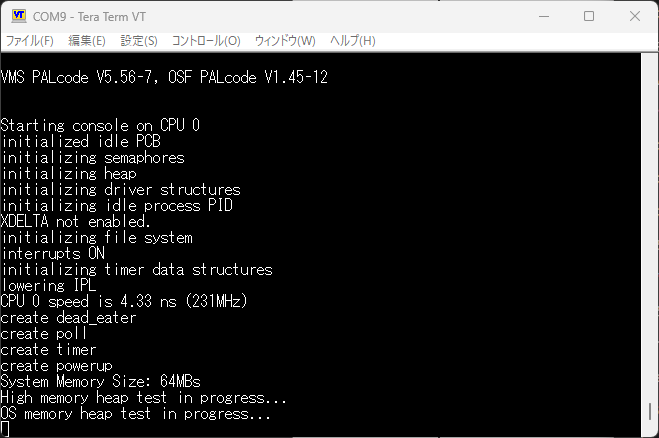

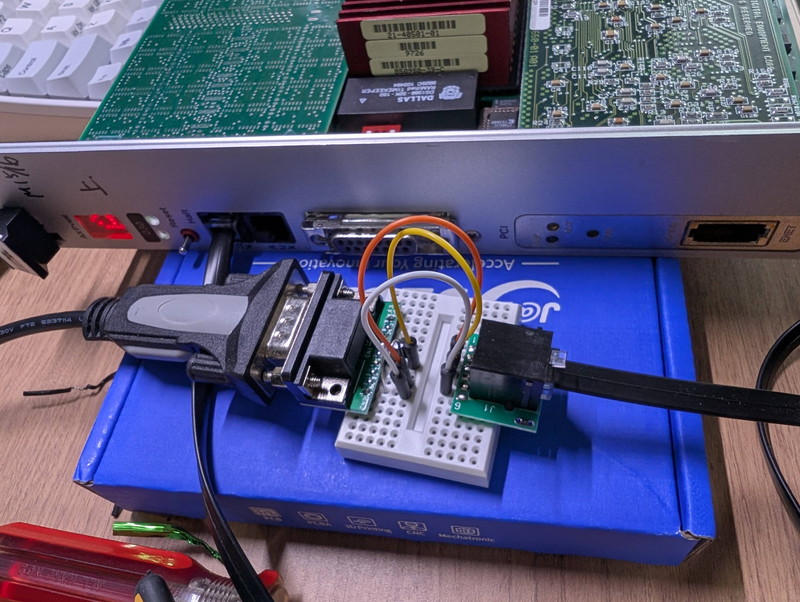

これをコンソールコネクタに接続してPCのターミナルを9600bpsに設定して、AXPvme230の電源を投入したところ何やら文字が表示されました。
コンソールログを確認する
TeraTermでロギングを行ったのちに、AXPvme230のリセットを行い最初から漏れなく記録してみました。
AXPvme SROM Version V2.0
Speed - 231MHz Cache - 512K\5
06.05.04.03.02.01.00.
VMS PALcode V5.56-7, OSF PALcode V1.45-12
Starting console on CPU 0
initialized idle PCB
initializing semaphores
initializing heap
initializing driver structures
initializing idle process PID
XDELTA not enabled.
initializing file system
interrupts ON
initializing timer data structures
lowering IPL
CPU 0 speed is 4.33 ns (231MHz)
create dead_eater
create poll
create timer
create powerup
System Memory Size: 64MBs
High memory heap test in progress...
OS memory heap test in progress...
Setting system speed to 5
Cluster 1 bitmap VA = 0x10028a00, PA = 0x2aa00
****************************************************************************
No P2 Connector Installed - May Cause Hardware Damage
No SCSI termination detected, SCSI operation indeterminate
****************************************************************************
probing hose 0, PCI
entering idle loop
bus 0, slot 1 -- ewa -- DECchip 21040-AA
bus 0, slot 2 -- pka -- NCR 53C810
bus 0, slot 4 -- ewb -- DECchip 21140-AA
Station Address: 00-00-f8-25-76-fc
Station Address: 00-00-f8-1a-06-15
Secondary Cache Test...
waiting for pka0.7.0.2.0 to stop...
Memory ECC Tests...
Module Configuration Register Test...
SCSI Tests...
Heartbeat Test...
Interval Timer Tests...
Flash Device Test...
Time-of-Year Test...
Auxiliary UART Tests...
Ethernet ROM Tests...
NI Loopback Test...
Watchdog Test...
VIP Tests...
.................
Digital AXPvme Model 230 Common Console V17.0-0, built on Aug 27 1997 at 10:16:08
CPU 0 booting
No P2 Connector Installed - May Cause Hardware Damage
Do you really want to continue [Y/N] ? :
途中に気になる表示があります。
****************************************************************************
No P2 Connector Installed - May Cause Hardware Damage
No SCSI termination detected, SCSI operation indeterminate
****************************************************************************
これがフロントパネルのLEDに"A"と表示している原因のようです。
メッセージを見るとわかりますが、フロントパネルでは"A"の表示のままですが、実はその後もPOSTが進んでいることもわかりました。
しかし、最終的にはP2エラーで継続するか中止するかが聞かれます。
ここで継続を選択すると、SCSIからのブートアップを進めているようでした。
Do you really want to continue [Y/N] ? : y
Attempts to boot without P2 installed = 2
(boot dka300.3.0.2.0 -flags a)
failed to open dka300.3.0.2.0
Retrying, type ^C to abort...
(boot dka300.3.0.2.0 -flags a)
failed to open dka300.3.0.2.0
Retrying, type ^C to abort...
(boot dka300.3.0.2.0 -flags a)
failed to open dka300.3.0.2.0
Retrying, type ^C to abort...
(boot dka300.3.0.2.0 -flags a)
failed to open dka300.3.0.2.0
残念ながらまだSCSIドライブは接続していませんのでこれ以上は動作しません。
SRMコンソールを操作する
先ほどのP2エラーで継続するか中止するかが聞かれたときに中止としてみたところ、SRMコンソールのプロンプトが表示されました。
No P2 Connector Installed - May Cause Hardware Damage
Do you really want to continue [Y/N] ? : n
>>>
helpと入力したところ、たくさんのコマンド説明が表示されました。
>>>help
NAME
help or man
FUNCTION
Display information about console commands.
SYNOPSIS
help or man [<command>...]
Command synopsis conventions:
<item> Implies a placeholder for user specified item.
<item>... Implies an item or list of items.
[] Implies optional keyword or item.
{a,b,c} Implies any one of a, b, c.
{a|b|c} Implies any combination of a, b, c.
The following help topics are available:
alloc bin boot build cat
cbcc cdp check chmod chown
clear clear_error cmp continue crc
date deposit dynamic echo edit
eval examine exer exer_read exer_write
exit fbus_diag find_field free grep
hd help or man init io_test kill
kill_diags line login ls memexer
memexer_mp memtest net netexer nettest
ntlpex ps rm sa semaphore
set set host set password set secure show
show config show device show error show fru show hwrpb
show map show memory show_status sleep sort
sp start stop sw test
tr uniq wc
>>>
気になるコマンドを叩いてみたところ、SRMコンソールは単純なモニタではなく高機能なものであることがわかりました。
>>>show config
Digital Equipment Corporation
Digital AXPvme Model 230
SRM Console V17.0-0 VMS PALcode V5.56-7, OSF PALcode V1.45-12
MEMORY: 64 Meg of system memory
System Controller: VIC64 Enabled
Hose 0, PCI
slot 0 DECchip 7407
slot 1 DECchip 21040-AA ewa0.0.0.1.0 00-00-F8-25-76-FC
slot 2 NCR 53C810 pka0.7.0.2.0 SCSI Bus ID 7
slot 3 Intel 82378
slot 4 DECchip 21140-AA ewb0.0.0.4.0 00-00-F8-1A-06-15
>>>ps
ID PCB Pri CPU Time Affinity CPU Program State
-------- -------- --- -------- -------- --- ---------- ------------------------
0000005f 03f3b5a0 3 1 00000001 0 ps running
0000005d 03f37160 5 1 00000001 0 pka0_poll waiting on pke_isr
0000005a 03f38380 3 2730 00000001 0 shell ready
0000000c 03f35f40 3 1 00000001 0 led_control waiting on tqe
00000009 03f291a0 5 1 ffffffff 0 rx_ewb0 waiting on rx_isr_ewb0
00000007 03f1a2c0 5 1 ffffffff 0 rx_ewa0 waiting on rx_isr_ewa0
00000006 0002aec0 6 2 ffffffff 0 tt_control waiting on tt_control
00000004 00027480 7 11 ffffffff 0 timer waiting on timer
00000003 00026260 2 670413 ffffffff 0 poll ready
00000002 00025040 6 7 ffffffff 0 dead_eater waiting on dead_beef
00000001 000f7080 0 231145 00000001 0 idle ready
>>>show device
ewa0.0.0.1.0 EWA0 00-00-F8-25-76-FC
ewb0.0.0.4.0 EWB0 00-00-F8-1A-06-15
pka0.7.0.2.0 PKA0 SCSI Bus ID 7
>>>
まとめ
コンソールに接続したことでPOSTの途中でエラーは発生しているものの、SRMコンソールの起動まで確認できました。ここまで動作すれば次のステップであるOSのネットワークブートもできそうです。
ただし、Breakout module testのエラーが発生すると、起動中に継続するか否かの問いあわせが発生し入力応答待ちの状態になってしまうので、なんとかしてこのエラーを解消したいところです。
引き続き調査を進めます。
