前回はDEC AXPvme230をVMEラックに搭載して動作確認を行いました。次のステップとして現在利用できていないPCI LANカードにネットワークを接続して100Mbpsに高速化します。
PCI LANカードのコネクタ

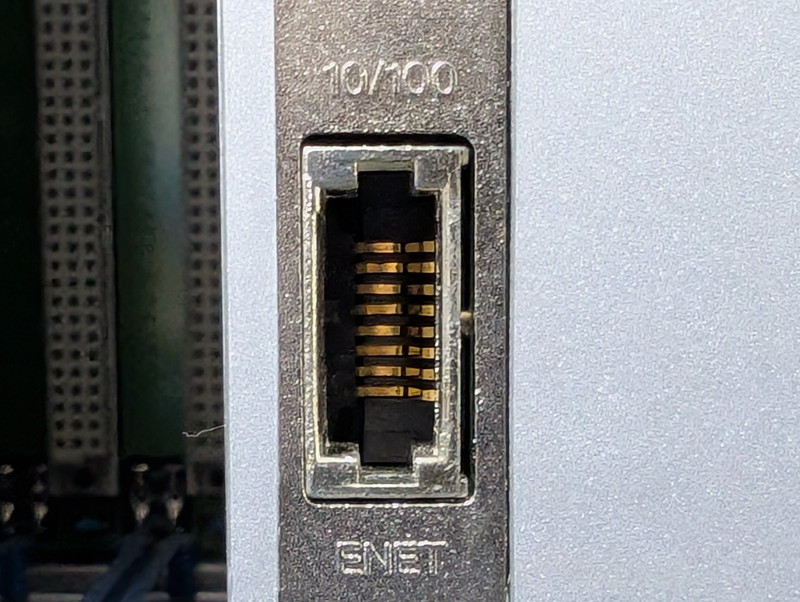

入手したAXPvme230ボードにはLANカードが搭載されていました。しかし、このLANカードのコネクタが特殊で見たことが無いものでした。
いろいろ調べた結果、適合するプラグは見当たらないため、このコネクタは使わずに基板から直接ワイヤーで引き出すことにしました。
PCI LANカードの確認
LANコネクタを接続するにあたって１点気になったのはパルストランスの存在です。現在販売されているLANコネクタにはパルストランス内蔵のものと無しのものがあります。多分この時代であればパルストランスは外付けと思われますが、念のため確認する必要があります。

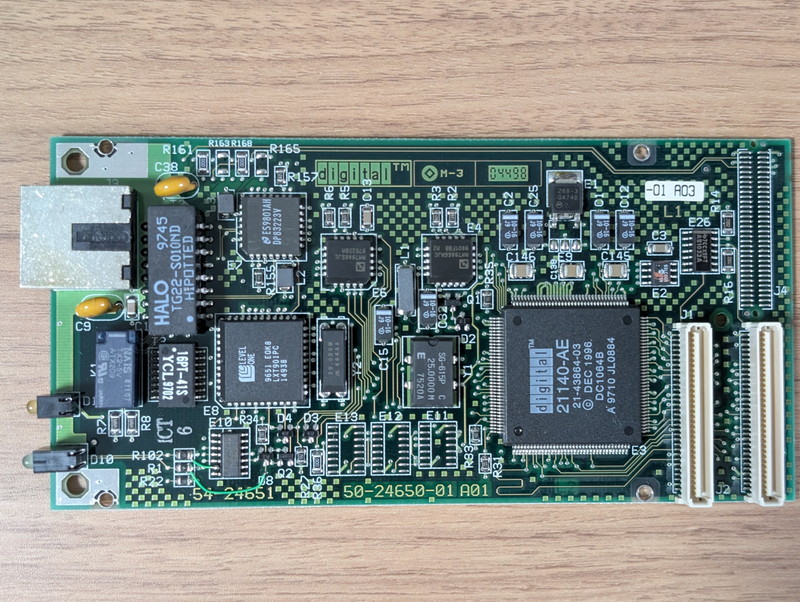

PCI LANカードの裏面からではわからないので、PCI LANカードを取り外して確認しました。
LANコネクタの周りにパルストランスが実装されています。この結果からワイヤーで引き出して接続するLANコネクタはパルストランス無しのものを使用します。
LANコネクタの外付け用パーツ

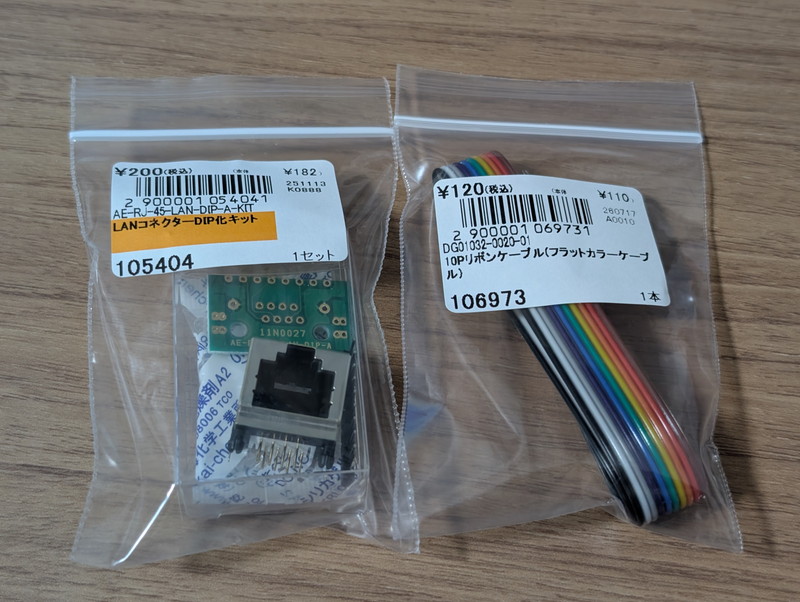

カードの間から線を引き出すことになるので、秋月電子さんから手頃なフラットケーブルとLANコネクタDIP化キットを購入しました。

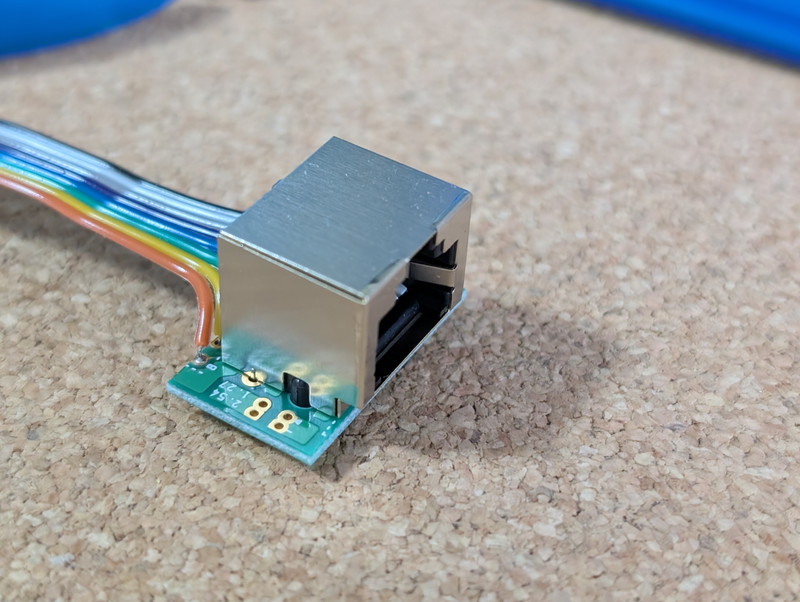

まずはフラットケーブルをLANコネクタDIP化キットにはんだ付けします。
LANコネクタのピンの推測

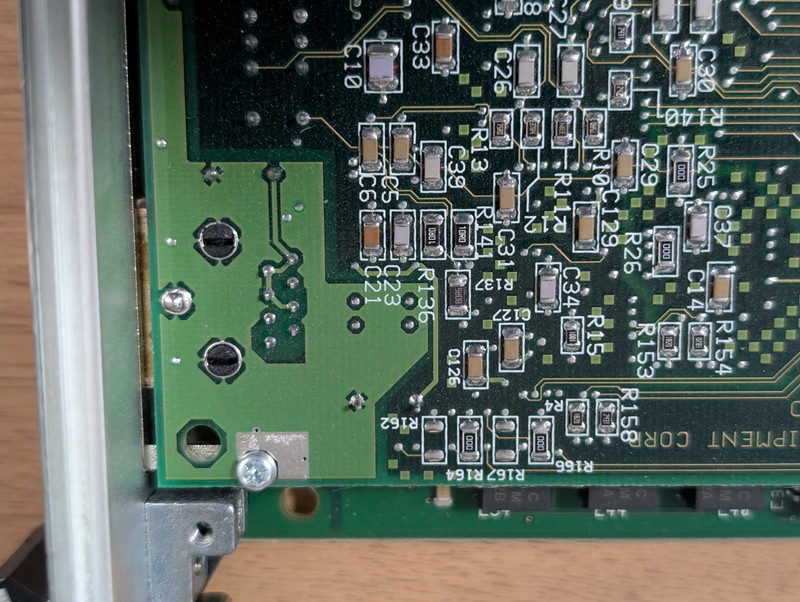

PCI LANカードのコネクタは特殊なものでRJ45のピン配置と必ずしも一致しているとは限りません。 コネクタ部分を確認すると写真のようになっています。
プリントパターンで接続されているピンがいくつかありますので、これが目印になりそうです。

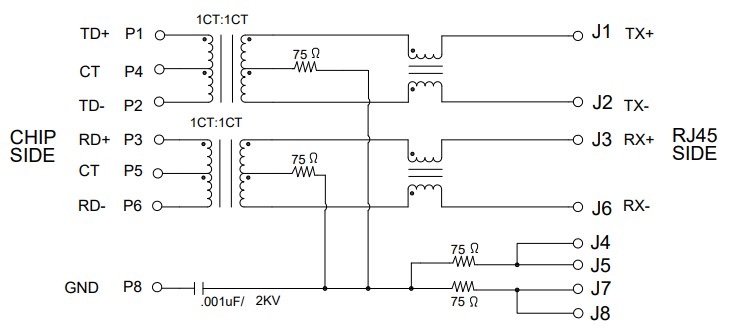

参考としてパルストランス内蔵RJ45のデータシートをみてみると図のように記載されていました。
この回路図ではJ4, J5, J7, J8が抵抗とコンデンサを経由してGNDに接続されていることから、ピン番号は図のように推測できます。
| 〇
| (8)
| (7)--/
| | (6)---- RX-
| (5)
| \--(4)
| (3)--------- RX+
| (2)---- TX-
| (1)--------- TX+
| 〇

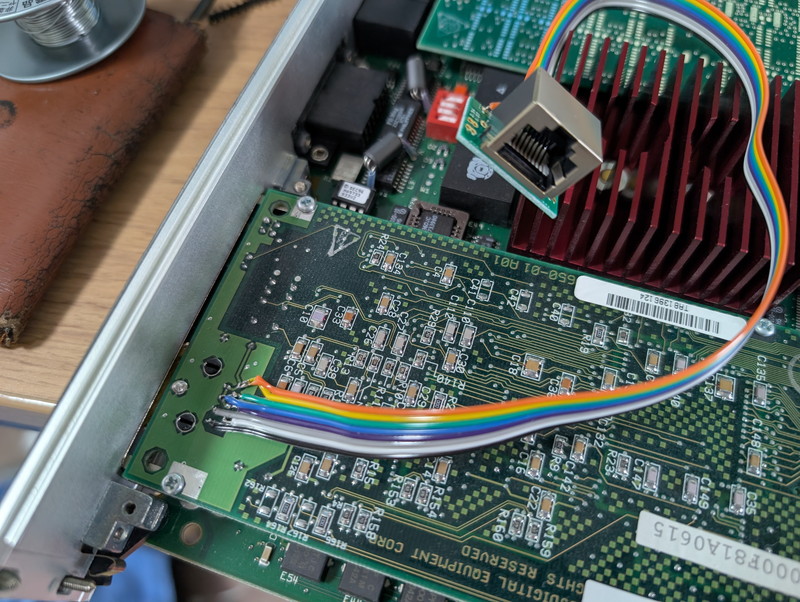

これに従ってPCI LANカードのコネクタのハンダ面にフラットケーブルをはんだ付けして完成です。
LANの接続確認

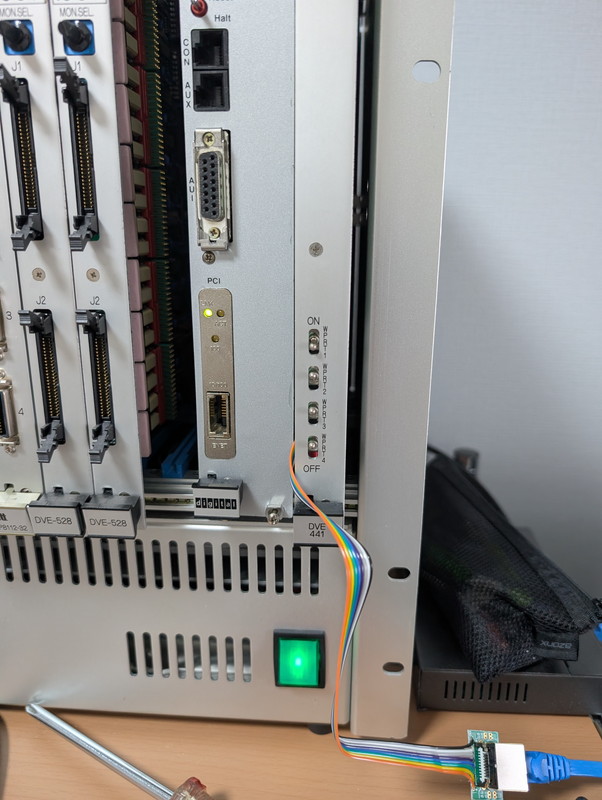

PCI LANカードに接続したフラットケーブルを隙間から引き出して、LANコネクタにLANケーブルを接続します。
この状態で電源を投入したところPCI LANカードのLINK LEDが点灯しました。HUB側のLINK LEDも10Mbpsとして点灯しています。
これで10Mbpsは問題なく使えそうです。
SRMコンソールのコマンドを確認して以下のコマンドで状態を確認しました。
>>>show device
ewa0.0.0.1.0 EWA0 00-00-F8-25-76-FC
ewb0.0.0.4.0 EWB0 00-00-F8-1A-06-15
pka0.7.0.2.0 PKA0 SCSI Bus ID 7
>>>show ewb0_mode
ewb0_mode Twisted-Pair
>>>
PCI LANカードはewb0であることがわかります。通信モードはTwisted-Pairとなっています。
通信モードには何が指定できるのかを確認してみます。
>>>set ewb0_mode
bad value - valid selections:
Twisted-Pair
Full Duplex, Twisted-Pair
AUI
BNC
Fast
FastFD (Full Duplex)
Auto-Negotiate
bad value - ewb0_mode not modified
>>>
100MbpsのFull Duplexにする場合はFastFDにすれば良さそうです。
>>>set ewb0_mode FastFD
Change mode to FAST Full Duplex.
>>>

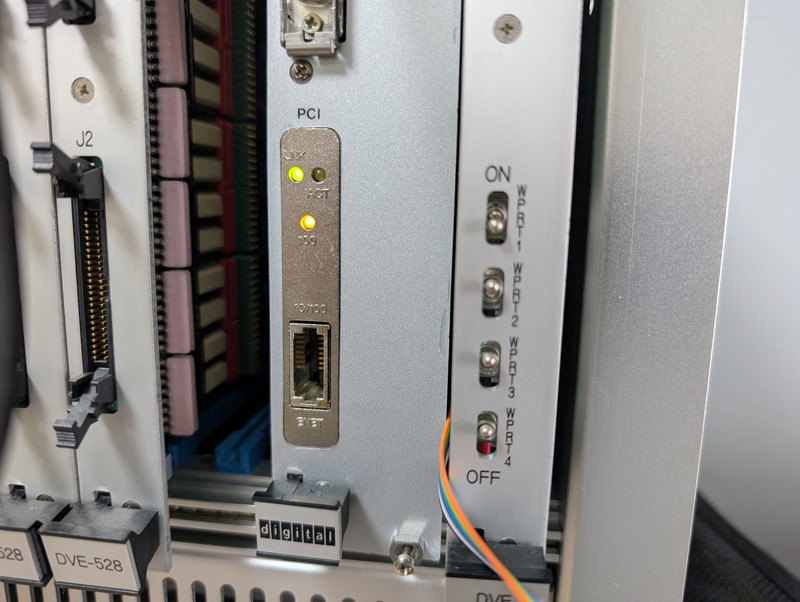

このコマンドを入力したらカチッというリレーの音がして、PCI LANカードの100のLEDが点灯しました。

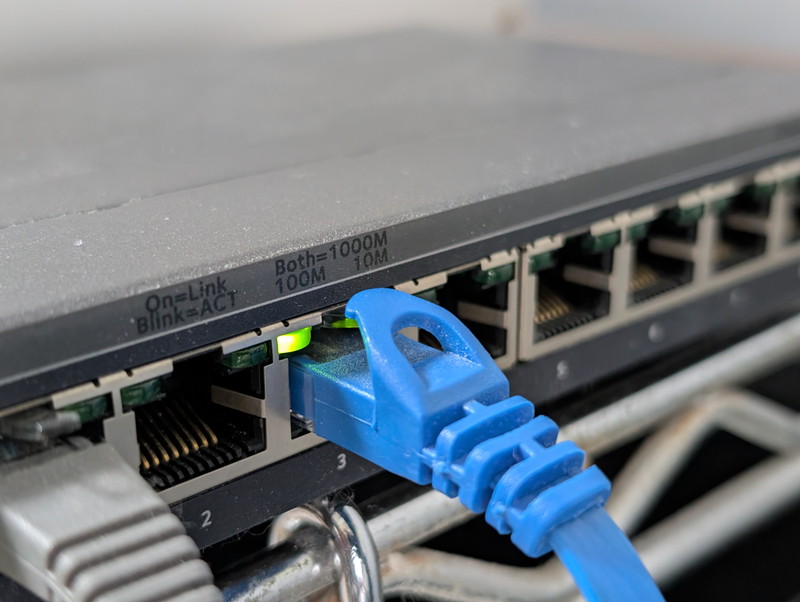

HUBも100Mbpsになっています。
ネットワークブートの準備
ネットワークブートを行う場合は今回接続したLANインターフェースのMACアドレスと付与するIPアドレスをTFTPサーバに設定する必要があります。
実験用ネットワークのUbuntuデスクトップの/etc/dnsmasq.confにPCI LANカードに対応する１行を追加し、PCI LANカードのMACアドレスには192.168.99.11のIPアドレスが割り当てられるようにしました。
interface=enp5s0
bind-interfaces
port=0
dhcp-range=192.168.99.10,192.168.99.50,255.255.255.0
dhcp-host=00:00:f8:25:76:fc,192.168.99.10
dhcp-host=00:00:f8:1a:06:15,192.168.99.11 # ←この行を追加
dhcp-boot=netboot
dhcp-option=17,/export/client/root
enable-tftp
tftp-root=/srv/tftp
NetBSDをネットワークブート
SRMコンソールからbootコマンドを投入してネットワークブートをしてみました。 ブートストラップローダーやカーネルの読み込み時間が短くなったように思います。
>>>boot ewb0 ←PCI LANからboot
(boot ewb0.0.0.4.0 -flags a)
Trying MOP boot.
..^C
>>>^C ←MOP bootを手動で中断
>>>set ewb0_protocols bootp ←プロトコルがMOPだったので、BOOTPに変更
>>>show ewb0_protocols
ewb0_protocols BOOTP
>>>boot ewb0 ←再びboot
(boot ewb0.0.0.4.0 -flags a)
Trying BOOTP boot.
Broadcasting BOOTP Request...
Received BOOTP Packet File Name is: netboot
local inet address: 192.168.99.11
remote inet address: 192.168.99.1
TFTP Read File Name: netboot
netmask = 255.255.255.0
Server is on same subnet as client.
.
bootstrap code read in
base = 10a000, image_start = 0, image_bytes = f200
initializing HWRPB at 2000
initializing page table at fc000
initializing machine state
setting affinity to the primary CPU
jumping to bootstrap code
NetBSD/alpha 10.1 Network Bootstrap, Revision 1.9 (Mon Dec 16 13:08:11 UTC 2024)
VMS PAL rev: 0x1000700010538
OSF PAL rev: 0x1000c0002012d
Switch to OSF PAL code succeeded.
Boot flags: a
boot: ethernet address: 00:00:f8:1a:06:15
boot: client addr: 192.168.99.11
boot: client name:
boot: subnet mask: 255.255.255.0
boot: net gateway: 192.168.99.1
boot: server addr: 192.168.99.1
boot: server path: /export/client/root
13609712+303904 [661056+432596]=0xe50638
Entering netbsd at 0xfffffc0000a014d0...
[ 1.0000000] axpvme: MCR1[0x2c00]: 0x10 -> wrote 0x10 readback=0x10
[ 1.0000000] axpvme cons_init: Z8530 ChA RR0=0xd8 (TX_RDY=0 RX_RDY=0)
[ 1.0000000] consinit: using prom console
[ 1.0000000] Copyright (c) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003,
[ 1.0000000] 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013,
[ 1.0000000] 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023,
[ 1.0000000] 2024, 2025, 2026
[ 1.0000000] The NetBSD Foundation, Inc. All rights reserved.
[ 1.0000000] Copyright (c) 1982, 1986, 1989, 1991, 1993
[ 1.0000000] The Regents of the University of California. All rights reserved.
[ 1.0000000] NetBSD 11.99.6 (GENERIC-$Revision: 1.421 $) #124: Sun Jul 5 15:25:22 JST 2026
[ 1.0000000] ocha@ocha-ubuntu:/home/ocha/obj/sys/arch/alpha/compile/AXPVME
[ 1.0000000] Digital AXPvme Model 230, 230MHz
[ 1.0000000] 8192 byte page size, 1 processor.
[ 1.0000000] total memory = 65536 KB
[ 1.0000000] (2000 KB reserved for PROM, 63536 KB used by NetBSD)
[ 1.0000000] avail memory = 38672 KB
[ 1.0000000] mainbus0 (root)
[ 1.0000000] cpu0 at mainbus0: ID 0 (primary), 21066-2 (LCA4)
[ 1.0000000] lca0 at mainbus0
[ 1.0000000] lca0: 512 KB Bcache detected
[ 1.0000000] lca_dma_init: lc_bcache_size=524288 sync=bcache_evict
[ 1.0000000] axpvme: master 8259 ICW2=0x08, OCW1=0xf9 (IRQ1+IRQ2 unmasked)
[ 1.0000000] axpvme: HBEAT_CLR_REG(0x2000) written, IRQ1 latch cleared
：
しかし、NetBSDがブートした直後に10Mbpsに切り替わってしまいました。NetBSDでのデフォルトが10Mbpsになっているようです。
NetBSDで100Mbpsに設定する
まずは手動でifconfigコマンドを入力して100Mbpsにできるかを試してみました。
# ifconfig tlp1 media 100baseTX mediaopt full-duplex
# ifconfig tlp1
tlp1: flags=0x8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> mtu 1500
ec_capabilities=0x1<VLAN_MTU>
ec_enabled=0
address: 00:00:f8:1a:06:15
media: Ethernet 100baseTX full-duplex
status: active
inet6 fe80::200:f8ff:fe1a:615%tlp1/64 flags 0 scopeid 0x2
inet 192.168.99.11/24 broadcast 192.168.99.255 flags 0
#
リレーの音がカチッとして100Mbpsに切り替わりました。NetBSDでのハードウェアのサポートは問題なさそうです。
起動のたびにこのコマンドを入力するのは面倒ですので、/etc/rc.localで自動的に切り替えるように設定しました。
# echo 'ifconfig tlp1 media 100baseTX mediaopt full-duplex' >> /etc/rc.local
これでNetBSDの起動時に強制的に100Mbpsに設定されるようになりました。
まとめ
AXPvme230に搭載されていたPCI LANカードを使って100Mbpsの速度でネットワークに接続できました。これまでは外付けトランシーバを使用して10Mbpsで接続していましたが、これも不要になり見た目もスッキリです。
せっかく100Mbpsの速度になったので次はX11アプリケーションを動かしてGUI環境を試してみます。
