Arduino UNO Qでモーションセンサーを使ってみた

はじめに

前回はArduino App LabのBrickを使ってLEDの点灯状態をブラウザにリアルタイム表示する実験を行いました。
今回は手持ちの6軸慣性センサー MPU6050（GY-521モジュール） をUNO QにI2Cで接続し、慣性センサーの状態をブラウザにリアルタイム表示してみます。

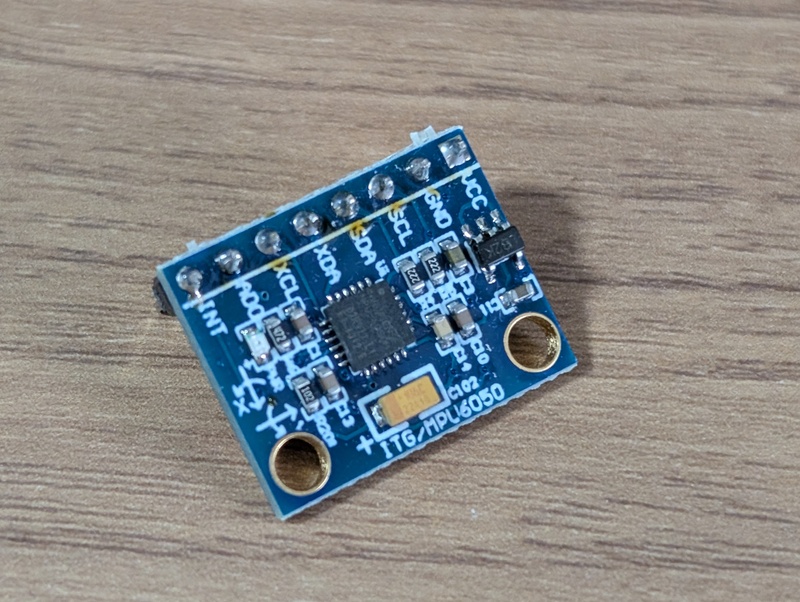

今回接続するMPU6050(GY-521モジュール)

全体の処理分担と構成方針は以下のようにシンプルにしました。

MCU側（sketch）：MPU6050から生データを読み取り、姿勢角（roll / pitch / yaw）まで計算する
Python側（Linux側）：Bridge経由でその計算結果を受け取り、WebUI（Socket.IO）へ配信する

100Hz程度の等間隔サンプリングが必須となる積分処理を、Linux側のスケジューラによる揺れから切り離したかったのが主な理由です。

ハードウェア構成

GY-521モジュール（MPU6050搭載）をUNO Qに接続します。

MPU6050	UNO Q	備考
VCC	3V3	UNO QのGPIOは5Vトレラントではないため3.3Vを供給
GND	GND
SDA	SDA（D20）	※従来のArduino UnoでのA4ではなく、D20に接続（詳細は後述）
SCL	SCL（D21）	※従来のArduino UnoでのA5ではなく、D21に接続（詳細は後述）
AD0	GND または未接続	未接続でも内部プルダウンによりI2Cアドレスは `0x68`

MPU6050の設定パラメータは、DLPF 44Hz、±250dps、±2g といった標準的な値にしています。加速度センサから算出した絶対角と、ジャイロセンサの積分値を相補フィルタ（α=0.98）でブレンドして roll / pitch を求めました。なお、yawに関しては地磁気センサがないためジャイロ積分のみ（ドリフトを含む相対値）としています。

MPU6050のスケッチライブラリの追加

スケッチを書く前にArduinoのMPU6050のライブラリをインストールします。すでに有名なセンサーであれば便利なライブラリが揃っており、Arduino App Labでも利用できます。

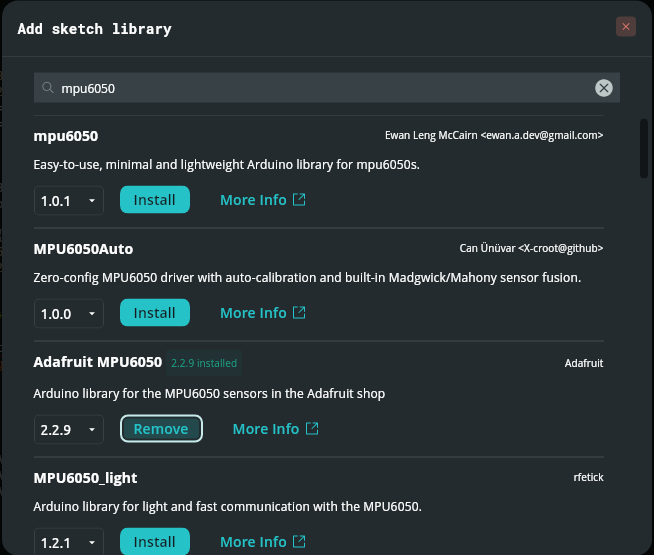

Arduino App LabのAdd Sketch Libraryのアイコンをクリックするとライブラリのリストが表示されます。今回はAdafruit MPU6050を使用しました。

Sketch Librariesの画面

ライブラリが追加されるとSketch Librariesに表示されます。

Sketch Librariesの画面

I2Cが繋がらない

配線を済ませてsketchを書き込み、生値を読んでみたところLOGでは加速度もジャイロもすべて0しか返ってきていません。

[4:57:08 PM] WHO_AM_I=0xFF  acc=(0.0, 0.0, 0.0)  gyr=(0.0, 0.0, 0.0)
[4:57:06 PM] WHO_AM_I=0xFF  acc=(0.0, 0.0, 0.0)  gyr=(0.0, 0.0, 0.0)
[4:57:03 PM] WHO_AM_I=0xFF  acc=(0.0, 0.0, 0.0)  gyr=(0.0, 0.0, 0.0)

ここから原因究明のための切り分け作業を行いました。

GY-521モジュールの電源LEDは点灯している → 電源供給は正常
テスターによるI2Cラインの導通確認 → 配線・接触自体には問題なし
Uno Qのピンアウトを見直したところ、D20/D21に別のI2Cポート(I2C2)の記載があったため、配線をD20/D21コネクタ側へ差し替えたところ、無事にセンサーの値が返ってきました。

[5:01:16 PM] WHO_AM_I=0x68  acc=(0.213, -0.409, 9.977)  gyr=(-2.908, 0.802, -0.191)
[5:01:10 PM] WHO_AM_I=0x68  acc=(0.186, -0.427, 9.972)  gyr=(-3.0, 0.779, -0.145)
[5:01:05 PM] キャリブレーション完了 (bias gx=-2.78 gy=0.748 gz=-0.17 deg/s)
[5:01:04 PM] キャリブレーション開始… 基板を静止させてください
[5:01:01 PM] 接続しました。UNO Q を静止させてからキャリブレーションしてください。

UNO QではA4/A5(I2C3)とD20/D21(I2C2)とQwiic(I2C4)はそれぞれ独立したI2Cインターフェースです。I2Cが認識されないときは、従来のArduino感覚でA4/A5を使うのではなく、もう一つのSDA/SCL（数字の付いていないピン）に接続して確認してみてください。

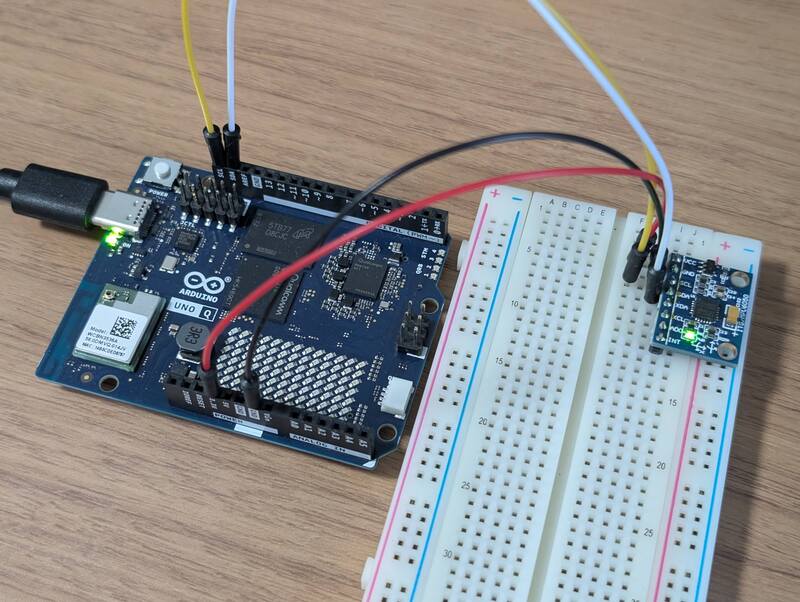

I2Cで通信できるようになったArduino Uno QとMPU6050

Bridge APIの設計

MCUとPython（Linux）間の通信は、メソッド名やデータ型を厳密に固定して設計しました。ここが1文字でも異なると、例外エラーも出ずに無言で通信が失敗してしまうため注意が必要です。

MCU → Python（push）

MCU側で相補フィルタ処理を施した姿勢角などの計算結果を、Linux（Python）側へ定期配信（ストリーミング）するAPIです。MCUからの片方向通知のため、4つの値をダイレクトに引数として渡しています。

メソッド名	説明	引数	配信周期
`imu_data`	算出済みの姿勢角と温度をまとめて通知	`roll, pitch, yaw, temp` (float×4)	20Hz (50ms間隔)
`imu_status`	センサー状態の通知	`ok, err_code, err_msg` (bool, int, str)	センサー状態に変化があったときのみ

# Python側の受信ハンドラ例
Bridge.provide("imu_data", on_imu_data)
def on_imu_data(roll: float, pitch: float, yaw: float, temp: float):

Bridge.provide("imu_status", on_imu_status)
def on_imu_status(ok: bool, err_code: int, err_msg: str):

Python → MCU（call）

Python側からMCUの処理をオンデマンドで実行するAPIです。App LabのBridge内部で使われている msgpack-RPC の仕様上、「戻り値として単一の値しか返せない」ため、複数の戻り値はすべてJSON文字列にエンコードして返却しています。また、引数を取らない処理でもRPC仕様に合わせてダミー引数（dummy: int）を渡すようにしています。

メソッド名	説明	引数	戻り値（JSON文字列）
`imu_calibrate`	静止状態でのバイアス測定・補正を実行	samples: int (サンプリング数)	バイアス値 `{"bias_gx": -2.78, ...}`
`imu_reset_yaw`	ドリフトしたYaw角を 0 にリセット	dummy: int (0)	実行結果 `{"ok":true}`
`imu_read_raw`	センサー値（加速度・角速度）を即時取得	dummy: int (0)	測定値　`{"ax": ..., "gx": ...}`
`imu_get_status`	現在のセンサー状態の取得	dummy: int (0)	現在のセンサー状態　`{"ok":true, "err_code":0, "err_msg":"...."}`

# Python側の同期呼び出し例
res = json.loads(Bridge.call("imu_calibrate", 500, timeout=10)) # 500サンプルでキャリブレーション

Bridge.call("imu_reset_yaw", 0, timeout=5)  # 引数不要な処理もダミーの0を渡して呼ぶ

WebUI表示とCSS 3Dによる姿勢の可視化

WebUI-HTML Brickを使用し、Python側からSocket.IO経由で送られてくる姿勢データをブラウザ上でリアルタイム表示します。

今回はThree.jsなどの重い3Dライブラリは使わず、CSSの3Dトランスフォーム（perspective と rotateX/Y/Z）だけで、センサーの動きと画面内の板が滑らかに連動する軽量な3Dビューアを構築しました。

HTML / CSSの構造

親要素に perspective（視点・奥行き感）を指定し、子要素に preserve-3d を指定することで、ブラウザ空間に擬似的な3Dプレーンを作成します。

HTML

<!-- 3D表示エリアのHTML -->
<div class="scene3d">
  <div id="board" class="board3d">
    <span>UNO Q</span>
  </div>
</div>

CSS

/* 3D空間の定義 */
.scene3d {
  height: 220px;
  display: flex;
  align-items: center;
  justify-content: center;
  perspective: 700px;  /* 奥行き感を指定 */
}

/* 傾ける板のスタイル */
.board3d {
  position: relative;
  width: 160px;
  height: 90px;
  transform-style: preserve-3d;
  transition: transform 0.08s linear; /* imu_updateの間隔(約100ms)に合わせて滑らかに */
  transform: rotateX(0deg) rotateY(0deg) rotateZ(0deg);
}

JavaScript（Socket.IO受信と姿勢反映）

Python側から10Hz周期でbroadcast配信される imu_update イベントを受信し、バー表示の数値更新と同時に、CSSの transform プロパティを直接書き換えて板を回転させます。

const socket = io();
const board = document.getElementById('board');

socket.on('imu_update', (data) => {
  // 1. 数値・バー表示の更新
  document.getElementById('val-roll').textContent = data.roll.toFixed(1);
  document.getElementById('val-pitch').textContent = data.pitch.toFixed(1);
  document.getElementById('val-yaw').textContent = data.yaw.toFixed(1);

  // 2. CSS 3Dトランスフォームの適用
  // ※回転軸とモジュールの向きを合わせるため、pitchは正負を反転させています
  board.style.transform =
    `rotateZ(${data.roll}deg) rotateX(${-data.pitch}deg) rotateY(${data.yaw}deg)`;
});

実装のポイント

回転軸の整合（座標合わせ）：画面上の板の見え方と実際のセンサーモジュールの傾きを一致させるため、ピッチ角にマイナス符号（-data.pitch）を当てています。
transition によるスムージング：Socket.IOの配信周期（約10Hz）に合わせて transition: transform 0.08s linear; を効かせることで、カクつきのない滑らかな追従アニメーションを実現しました。
徹底した型の管理：前回のLチカ実験で遭遇した「文字列と真偽値の型不一致」の教訓を踏まえ、受信する角度データはすべて数値型（Number）として厳密に扱い、画面表示時のみ .toFixed(1) でフォーマットしています。

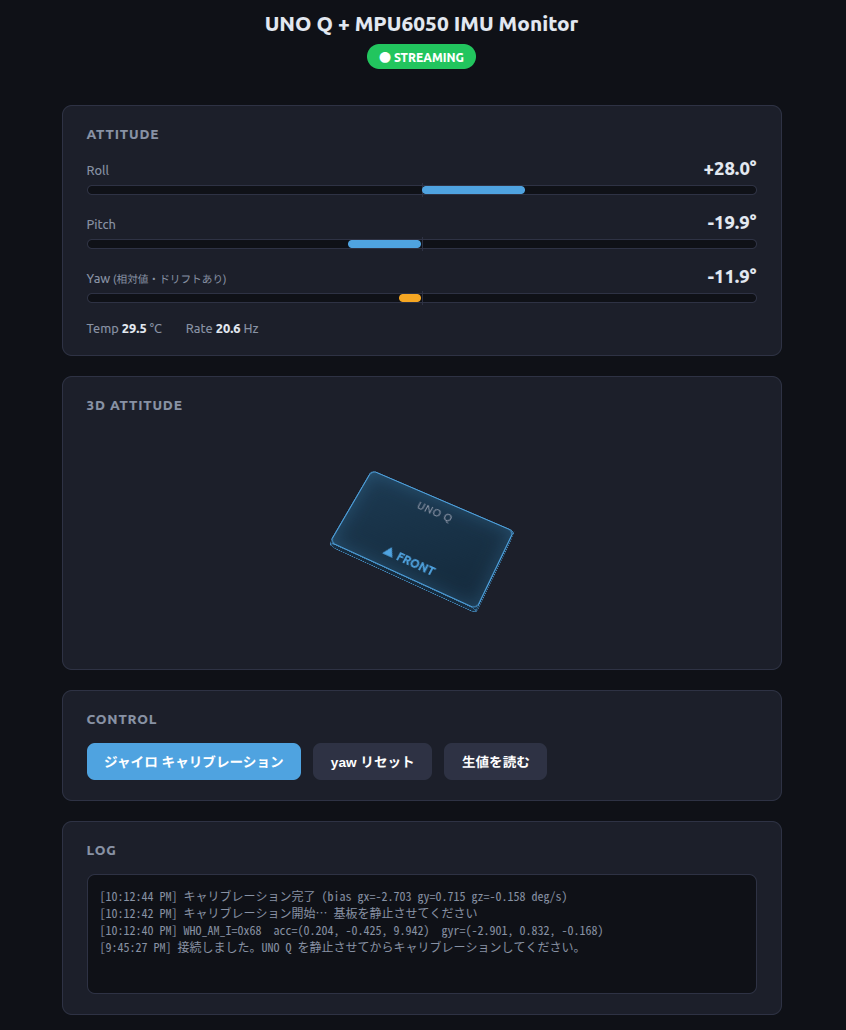

完成したWebUI

MPU6050モジュールを手で傾けると、WebUI画面内の板が連動してリアルタイムに同じ方向へ傾いてくれます。CSSの3Dトランスフォームだけでここまで手軽に視覚化できるのは、嬉しい発見でした。

完成したWebUI

まとめ

今回のプロジェクトにおいてClaudeにかなりの部分、特にWebUIでの3D表示部分を手伝っていただきました。

これまでのArduino IDEと同様にMCU側については、おなじみのArduinoライブラリがそのまま利用できることがわかりましたが、過去の経験からI2CピンをA4/A5と思い込んでいた点は失敗でした。やはりUno Qは新しいボードなのでピンアウトはじっくり確認すべきでした。

今回の実験で、Bridge経由でのMCU側のスケッチとLinux側のPythonスクリプトの連携方法を確認して理解することができました。これで様々なデータをリアルタイムで２つのCPU間で連携することができます。

次のステップとしてはUno Media CarrierというボードをUno Qに接続して、カメラやマイクといったものを追加して、AI機能を試してみたいと思います。

今回のスケッチおよびPythonスクリプト一式は、GitHubリポジトリに公開しましたので参考にしてください。
