DRAMのおかげで8MByteという広いメモリ空間ができました。まずはモニタプログラムを載せて自由自在にコントロールできるようにしてみますが、その前にシリアル入出力の確認を進めます。
Hello Worldを表示してみる
MC68EZ328のUART送信レジスタに文字コードを書き込むことで、シリアルターミナルに文字を表示することができます。テストプログラムをアセンブルし生成されたSレコードからBレコードに変換したあとに、ブートローダーで読み込ませて実行します。ソースはGitHubにコミットしておきました。
実行結果は以下のようになりました。
エコーバックをしてみる
次は入力の確認です。UART受信レジスタに読み込んだ文字をそのままUART送信レジスタに出力します。キーボードから入力した文字がそのままターミナルに表示されるはずです。
実行結果は以下のようになりました。
モニタプログラムを移植してみる
シンプルで移植が容易な68000用のモニタプログラムをGitHubで探したところ手頃なものが見つかりました。2015年にHayden Kroepfl (ChartreuseK)さんが自作の68Kブレッドボードコンピュータ用に作成したもののようです。
ROM用のモニタですが、アドレスを変更すれば、RAMでも動かせるはずです。入出力も１文字出力と１文字入力だけなので、先ほどテストしたルーチンをそのまま組み込めば良さそうです。このソースはEASy68K用なので簡単にアセンブルもできました。

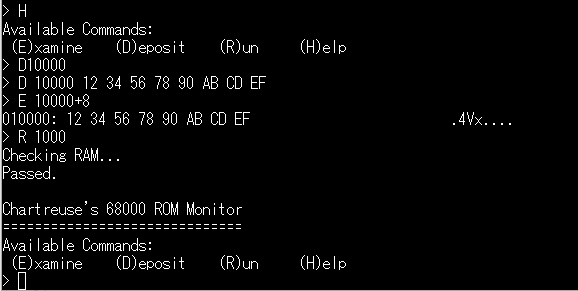

移植したモニタをSレコードからBレコードに変換したあとに、ブートローダーで読み込ませたところ無事モニタが起動しました。メモリチェック機能もあるようです。
メモリダンプ、メモリ書き換え、プログラム実行という機能しかありませんが、まずは十分な内容です。
BBUGの方式に比較して表示速度も速くストレスがなくなりました。今回は最低限の修正しか行っていないので、メモリチェックの範囲の変更や、Sレコードの読み書き機能など拡張の余地はあるので、余力があればチャレンジしてみようと思います。
テストプログラムのソースや実際に動くBレコードはGitHubにあげておきました。
次はいよいよフラッシュメモリへの書き込みテストです。
