空中配線LEDマトリクスキットを作ってみた

Maker Faire Tokyo 2013で配布されていた @kimio_kosakaさんの空中配線LEDマトリクスキットを組み立ててみました。

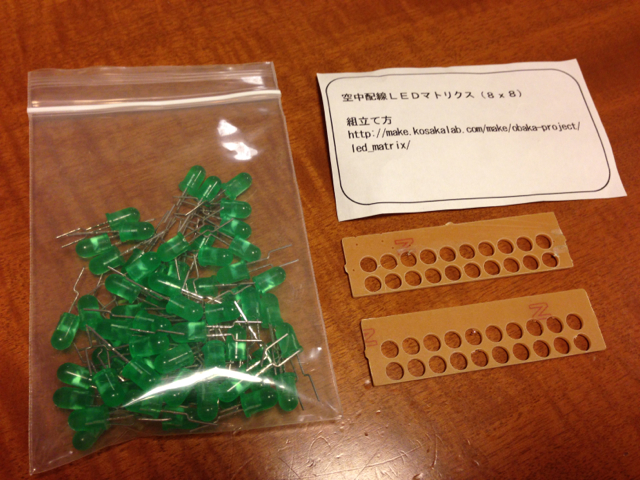

キットの外観です。


まず、typeAのLEDを作ります。


typeAのLEDが49個できました。


typeBからtypeDまで一気に作成しました。2個余りました。


仮組み中。こんな感じかな。


はんだ付け完了


2セットできました。同じものをあと1セット作ります。


すべてのユニットができました。いよいよ組み合わせます。


4つのユニットを治具で結合しました。


各ユニット同士をハンダ付けしました。見た感じショートは無いかなと。


空中配線LEDマトリクスが完成しました。裏面です。


表示面です。


完成まで2時間ぐらいでした。キットに付属の治具の威力は素晴らしいです。

火入れはまた今度で。製作は楽しかったです〜。
