mbedガイガーカウンターの検出情報をOLEDに表示してみました

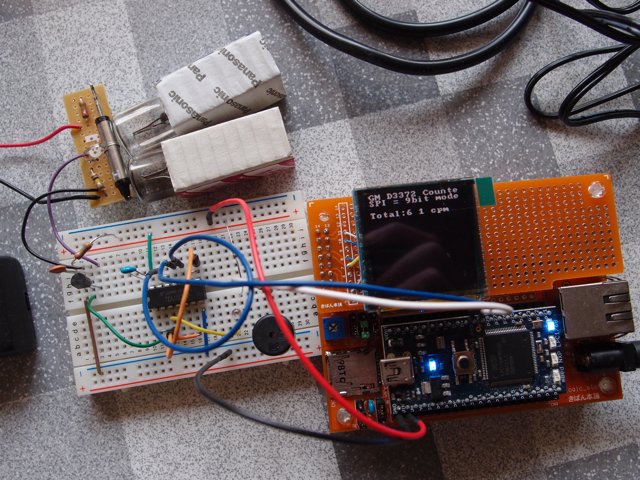

mbedにMARYシステムのOB基板(OLED)が接続できましたので、これに先日製作した秋月のGM管を使用したmbedガイガーカウンターの情報を出力してみました。
最初はLCDに表示していた情報だけをOLEDに表示してみました。


これだとLCDとあまり変わらずに文字ばかりで面白くありません。
そこで128×128ピクセルのフルカラーグラフィック表示を活用して、毎分の検出数をグラフ表示してみました。


プログラムなどはmbedのNotebookにまとめておきました。

実にわかりやすくなりました。
使用している秋月のGM管 D3372では毎分2〜3回の自然放射線が検出されますが、このOLEDにより時系列で128分間の状況を一目で把握できるようになりました。
