6802ワンボードコンピュータELIS68を動かしてみた(1)入手編

6802

ELIS68というワンボードマイコンの基板がヤフオクにありました。このワンボードマイコンは聞きなれないものでしたが、手持ちのエンサイクロペディアアスキーVol.2を見たところ、6802CPUと周辺チップと2114RAMを使い、MIKBUG 2.0というモニタープログラムをシリアルコンソールで操作できるというものでした。今回ヤフオクで入手したのはこのキットで、ICが未実装の基板とマニュアル一式です。


マニュアルの表紙にも書かれていますが、ELIS68の名前の由来はExecutive Language Internalize System 6502とのことで、6800用のあらゆるソフトを走らせるために作られたスーパーマシンとのことです。

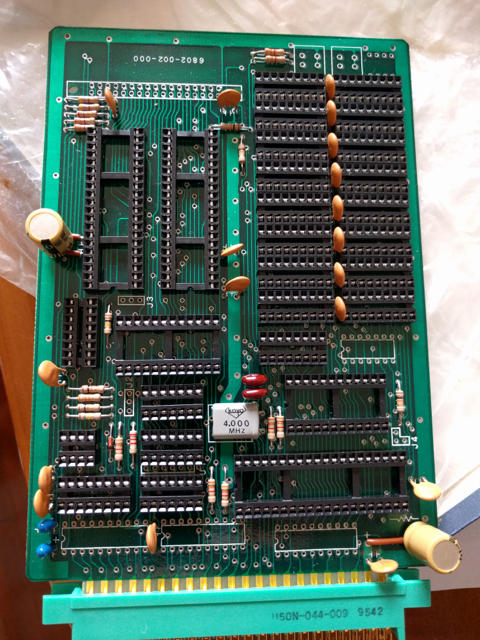

基板にはICソケットやコンデンサといった部品は実装済みでしたが、CPUやメモリなどのICは当時高価だったため完成には至らなかったようです。しかし、前の持ち主のかたはパーツセットを綺麗なハンダ付けで実装されていて基板の状態も良く、大切に保管されていたようです。


私はナカダイの工場ハックで6802搭載の基板をジャンク品として購入しており、6802CPUは持っていました。その後、6802nanoを組み立てるために6821PIAも入手しています。残るパーツをなんとかして集め、この80年代のワンボードコンピュータであるELIS68を完成させてみたいと思いました。

ELIS68のマニュアルを確認したところ、月刊アスキーでの連載は1979年8月号から1979年12月号だったようです。


このキットは連載と同時に購入申し込みが行われ、以下の3つのコースに分かれていました。加えてIC以外の部品をまとめたパーツセットもあったようです。

(1)コース:プリント基板だけ・・・・9,000円

(2)コース:プリント基板と2114RAMを除いたCPUと周辺チップ・・・・30,000円

(3)コース:プリント基板とCPUとRAMを含んだ周辺チップ全部・・・・40,000円

パーツセット(XTAL、ダイオード、44Pコネクタ、ICソケット、抵抗、コンデンサなど一式)・・・4,000円

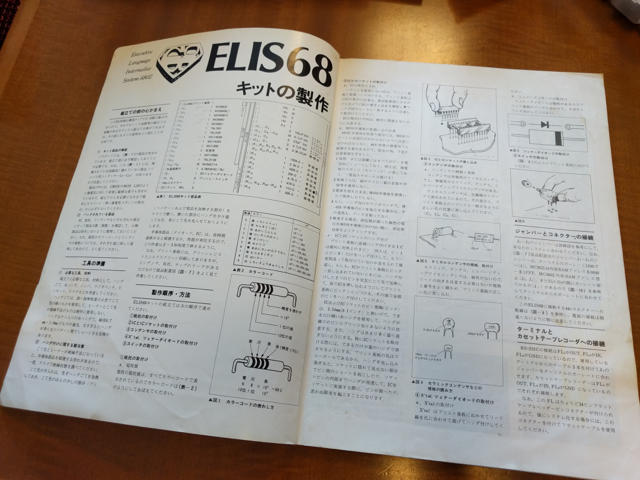

マニュアルのELIS68キット部品表には、薄く数字が鉛筆書きされていました。当時の価格でしょうか。

  • MC6802 2800
  • MC6846L1 7800
  • MCM6810 1200
  • MC6850 3000
  • MC6821 1500
  • MC14526 240
  • MC14024 180
  • MC14583 260

このあたり、当時の雑誌を確認して価格を調べてみようと思います。

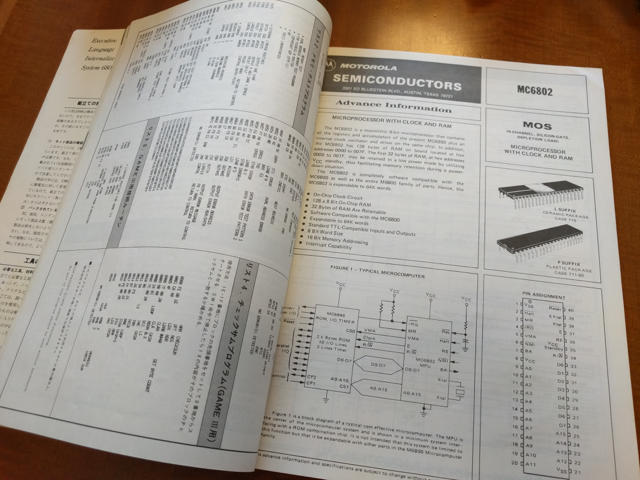

この付属のマニュアルがすばらしく、各チップのデータシートが全て載っています。モトローラ全面協力というところでしょうか。これも今後のパーツ集めや動作確認にも役に立ちます。


さあ、パーツ集めの開始です。(続く
