PDP-11をARTY FPGAボードで動かしてみた(1) Vivado開発環境の準備

  • 投稿日:
  • by
  • Category:

はじめに

OpenCoresFPGAでPDP-11を動かすプロジェクトにしたがって、Xilinx Artix-7が載ったDIGILENTのARTYというFPGA評価ボードでUNIX V5を動かすまでをまとめました。

FPGAについては初心者ですので、間違っているところもあるかもしれません。

今回使用するDIGILENTのARTYは秋月電子で取り扱っています。
http://akizukidenshi.com/catalog/g/gM-10034/

使用するLinux環境ですが、ubuntu 14.04 LTSをiMacのVMware Fusionにインストールしているので、この上で作業を行いました。

Vivado開発環境の準備

Xilinx社のFPGA開発環境であるVivadoのインストーラーは以下にあります。
Vivado Design Suite - HLx Editions - 2016.1 Full Product Installation
http://japan.xilinx.com/support/download.html

各種のインストーラがありますが、今回は以下のLinux版を使用します。

Vivado HLx 2016.1: WebPACK および Editions - Linux 用自己解凍型ウェブ インストーラー
(BIN - 80.67 MB)

これをubuntuのFirefoxでダウンロードしました。正常に終了するとDownloadsフォルダに保存されます。

$ cd ~/Downloads
$ ls
合計 88524
Xilinx_Vivado_SDK_2016.1_0409_1_Lin64.bin
$

Vivadoインストーラーの起動

ダウンロードしたファイルを実行してインストールします。私はsudoでインストールしてしまいましたが、sudoである必要はないらしいです。

$ chmod 555 Xilinx_Vivado_SDK_2016.1_0409_1_Lin64.bin
$ sudo ./Xilinx_Vivado_SDK_2016.1_0409_1_Lin64.bin
[sudo] password for ocha:
Verifying archive integrity... All good.
Uncompressing Xilinx Installer.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
INFO : Log file location - /root/.Xilinx/xinstall/xinstall_1465016640139.log

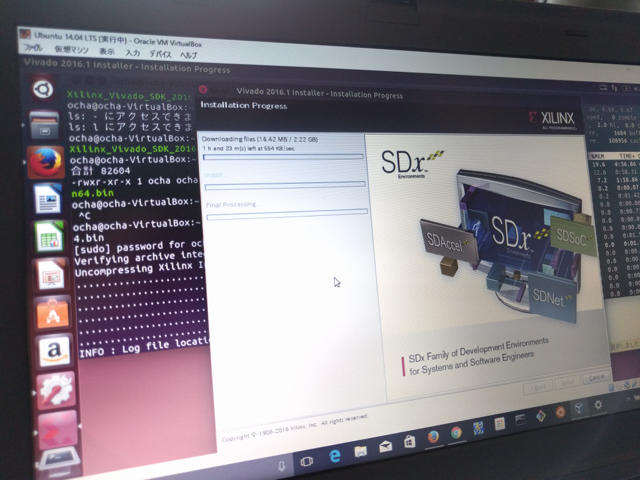

GUI画面が表示されるのでインストールを行います。Artix-7のチェックを忘れずに。



インストールが終了すると、シェルに戻ります。

$

ケーブルドライバのインストール

Windows版だと同時にケーブルドライバもインストールされますが、Linux版は別にインストール作業が必要です。インストールはsudoで行います。

$ cd /opt/Xilinx/Vivado/2016.1/data/xicom/cable_drivers/lin64
$ cd install_script/install_drivers
$ sudo ./install_drivers
[sudo] password for ocha:
INFO: Installing cable drivers.
INFO: Script name = ./install_drivers
INFO: HostName = ocha-virtual-machine
INFO: Current working dir = /opt/Xilinx/Vivado/2016.1/data/xicom/cable_drivers/lin64/install_script/install_drivers
INFO: Kernel version = 3.13.0-87-generic.
INFO: Arch = x86_64.
Successfully installed Digilent Cable Drivers
--File /etc/udev/rules.d/52-xilinx-pcusb.rules does not exist.
--File version of /etc/udev/rules.d/52-xilinx-pcusb.rules = 0000.
--Updating rules file.

INFO: Digilent Return code = 0
INFO: Xilinx Return code = 0
INFO: Return code = 0
INFO: Driver installation successful.
CRITICAL WARNING: Cable(s) on the system must be unplugged then plugged back in order for the driver scripts to update the cables.
$

Vivadoを起動してみる

ここでVivadoが正常に動作するかを確認してみました。

$ cd
$ /opt/Xilinx/Vivado/2016.1/bin/vivado

****** Vivado v2016.1 (64-bit)
**** SW Build 1538259 on Fri Apr 8 15:45:23 MDT 2016
**** IP Build 1537824 on Fri Apr 8 04:28:57 MDT 2016
** Copyright 1986-2016 Xilinx, Inc. All Rights Reserved.

CRITICAL WARNING: [Common 17-741] No write access right to the local Tcl store at '/home/ocha/.Xilinx/Vivado/2016.1/XilinxTclStore'. XilinxTclStore is reverted to the installation area. If you want to use local Tcl Store, please change the access right and relaunch Vivado.
ERROR: [Common 17-1257] Failed to create directory '/opt/Xilinx/Vivado/2016.1/tclapp'.
start_gui
Error: Failed to save the Vivado user preferences file. Reason: '/home/ocha/.Xilinx/Vivado/2016.1/vivado.ini (Permission denied)'
Failed to create the shortcut directory: '/home/ocha/.Xilinx/Vivado/2016.1/shortcuts'
Failed to create the layout directory: '/home/ocha/.Xilinx/Vivado/2016.1/layouts/application'
Failed to create the commands directory: '/home/ocha/.Xilinx/Vivado/2016.1/commands'
Failed to create the layout directory: '/home/ocha/.Xilinx/Vivado/2016.1/layouts/'
Failed to create directory: /home/ocha/.profile
Jun 04, 2016 2:37:34 PM java.util.prefs.FileSystemPreferences$1 run
INFO: Created user preferences directory.
Error: Failed to save the Vivado user preferences file. Reason: '/home/ocha/.Xilinx/Vivado/2016.1/vivado.ini (Permission denied)'
Error: Failed to save the Vivado user preferences file. Reason: '/home/ocha/.Xilinx/Vivado/2016.1/vivado.ini (Permission denied)'
INFO: [Common 17-206] Exiting Vivado at Sat Jun 4 14:37:49 2016...


sudoでVivadoをインストールしたためか、パーミッションまわりでエラーがでて起動しませんでした。

パーミッションを修正


エラーメッセージにしたがってパーミッションを修正しました。(本来なら不要かも)

$ cd /opt/Xilinx/Vivado/2016.1
$ sudo mkdir tclapp
$ sudo chmod 777 tclapp
$ ls -l
合計 52
drwxr-xr-x 3 root root 4096 6月 4 14:29 bin
drwxr-xr-x 26 root root 4096 6月 4 14:29 data
drwxr-xr-x 8 root root 4096 6月 4 14:28 doc
drwxr-xr-x 6 root root 4096 6月 4 14:28 examples
drwxr-xr-x 3 root root 4096 6月 4 14:22 ids_lite
drwxr-xr-x 4 root root 4096 6月 4 14:28 layouts
drwxr-xr-x 6 root root 4096 6月 4 14:27 lib
drwxr-xr-x 17 root root 4096 6月 4 14:29 scripts
-rwxrwxrwx 1 root root 376 6月 4 14:30 settings64.csh
-rwxrwxrwx 1 root root 373 6月 4 14:30 settings64.sh
drwxr-xr-x 2 root root 4096 6月 4 14:28 strategies
drwxrwxrwx 2 root root 4096 6月 4 14:39 tclapp
drwxr-xr-x 6 root root 4096 6月 4 14:25 tps
$ cd
$ ls -la
合計 308
drwxr-xr-x 28 ocha ocha 4096 6月 4 14:40 .
drwxr-xr-x 3 root root 4096 12月 13 2014 ..
-rw------- 1 ocha ocha 5984 6月 4 13:18 .ICEauthority
-rw------- 1 ocha ocha 65 6月 4 13:18 .Xauthority
drwxr-xr-x 3 root root 4096 6月 4 14:29 .Xilinx
-rw------- 1 ocha ocha 4969 6月 4 13:18 .bash_history
   :
drwxr-xr-x 2 ocha ocha 4096 12月 13 2014 ピクチャ
drwxr-xr-x 2 ocha ocha 4096 12月 13 2014 ミュージック
drwxr-xr-x 2 ocha ocha 4096 12月 13 2014 公開
$ sudo chown -R 自分のユーザ:自分のグループ .Xilinx/

パーミッション修正後にVivadoを再度起動してエラーがでないことを確認しました。

正常に起動するとこのような画面が表示されます。


ここでARTYボードをUSBケーブルで接続し、Open Hardware Managerを起動してOpen targetのリンクをクリックし、ARTYボードが認識されることを確認します。


ここまでできればVivadoのセットアップは完了です。

続いてOpenCoresの開発環境の設定を行います。
