CH552Eをブレッドボードで使ってみました

CH55x

秋月電子さんでCH552E [I-18002]の取り扱いが始まったので試しに動かしてみました。

CH55xでどうでしょう」という書籍も持っていて機会があれば使ってみたいと思っていたところです。

ブレッドボードで組んでみる

ピッチ変換基板 [P-06863]にCH552Eをハンダ付けして、ブレッドボードで動かしてみます。PCとの接続にはUSB-CコネクタDIP化キット [K-15426]を使いました。

USB-Cの仕様については以下の記事を参考にしています。この記事でデバイス側のCC1, CC2は5.1KΩでGNDに接続する必要があることがわかりました。

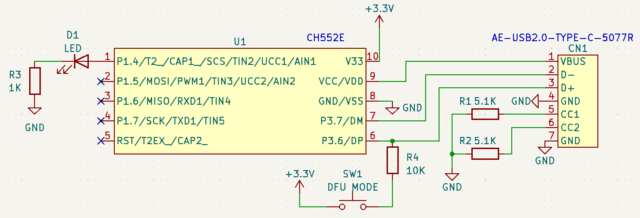

回路図は非常にシンプルです。CH552Eの中で5V入力から3.3Vの生成もしてくれます。P1.4には動作確認用にLEDを接続しました。

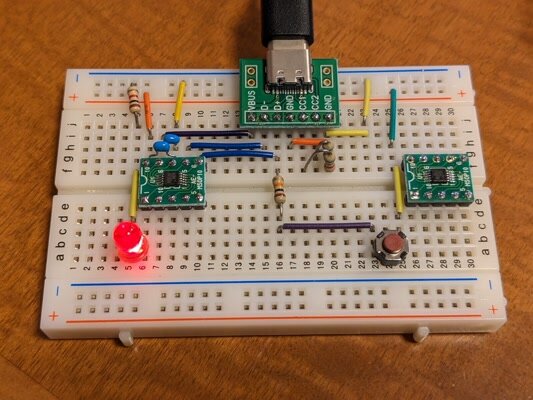

回路図を元に完成したブレッドボードです。


CH552Eに書き込めない

次にArduino IDEにch55xduinoをインストールしました。README.mdにあるようにDFUモードになるようにプッシュスイッチを押しながらPCをUSB-Cコネクタで接続して、blinkスケッチを書き込もうとしましたが、どうしてもCH552Eを認識してくれません。

回路もシンプルですし、CH552Eのハンダ付けも何度も見直し問題ありません。

Twitterで状況をつぶやいたところ、電源ラインにパスコンを入れるといいかもというアドバイスをいただきました。

パスコン追加で問題解決

早速0.1μFのパスコンを電源ラインにいれたところ、何もなかったかのようにあっさりとCH552Eに書き込めました。LEDを接続してLチカが動作することも確認できました。

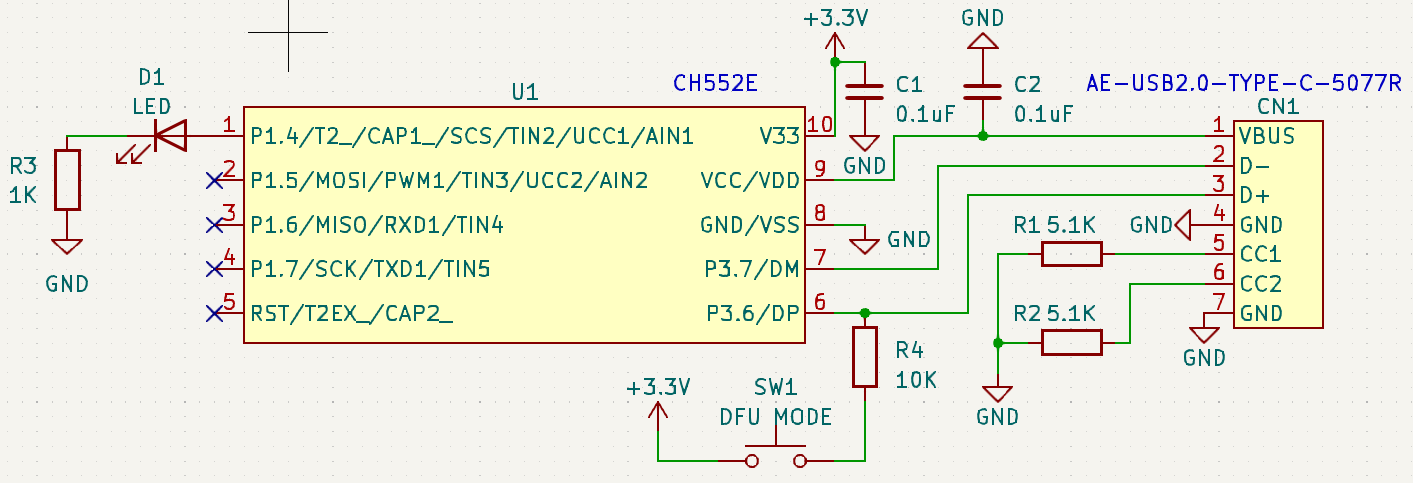

電源ラインにパスコンを入れた修正版の回路図です。


まとめ

ch55xduinoにはさまざまなスケッチ例が入っていて、シンプルな機能が手軽に使えそうです。もう少しブレッドボード上でいろいろ試してみようと思います。

パスコンの重要性を再認識させてくれた出来事でした。
